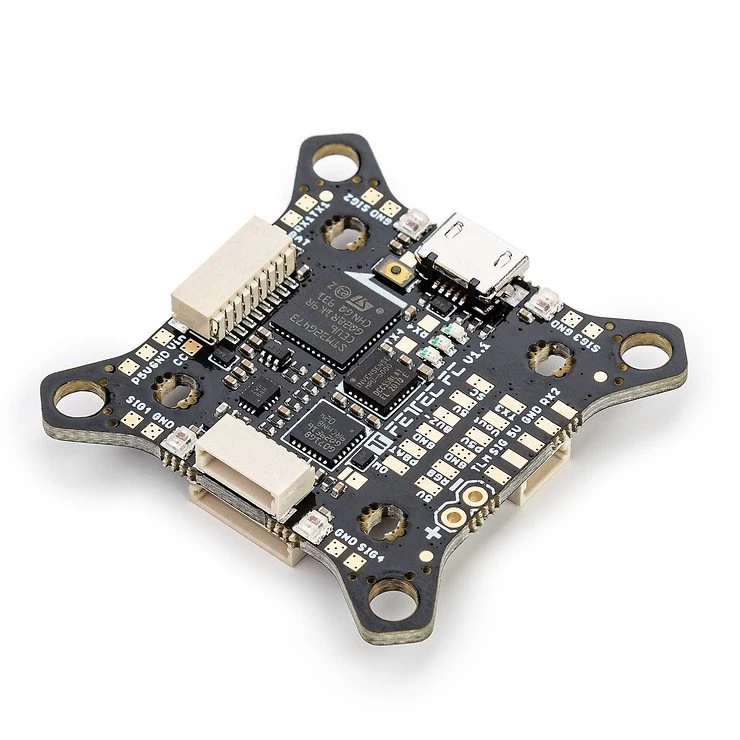

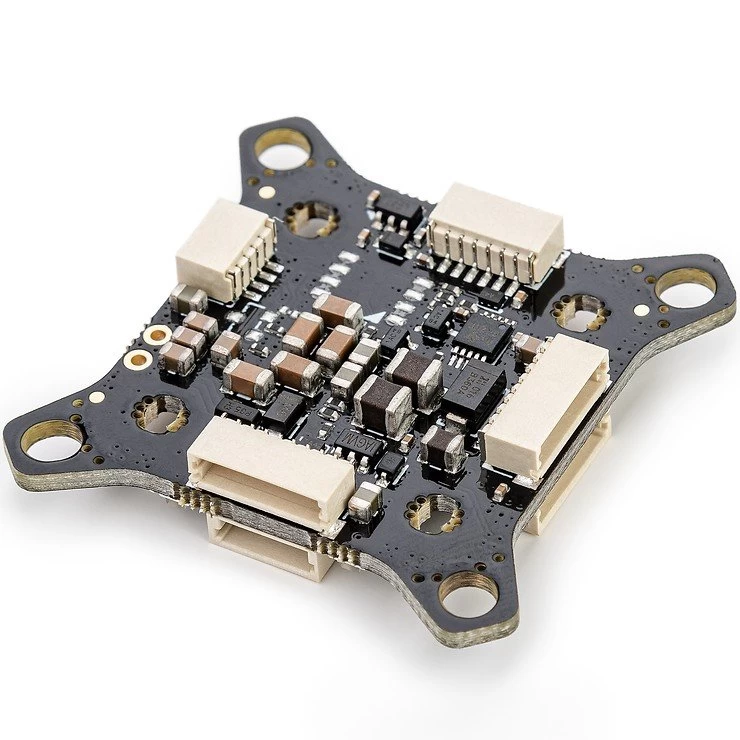

FETtec FC G4 KISS V1.7 Flight Controller

FETtec FC G4 KISS v1.7 Flight Controller

Produktbeschreibung

FETtec FC G4 KISS V1.7 Flight Controller

• • Neuester STM32G473 Prozessor

    • 180Mhz + Math accelerator
    • Gyro IIM-42652 SPI

  • Ausgelegt für 6-27V Versorgungspannung (2S-6S Lipo)

  • 2x onboard BEC (2A jeweils)

    • 5V BEC für RX
    • 5V/16V BEC für VTX (konfigurierbar und real Pit*)

  • Improved IO protection

  • Alle IOs des Mikrocontrollers z.B. in Steckern oder Lötpads sind vor Spannungs- oder Stromspitzen geschützt

  • 2x 8 pin Stecker für lötfreie ESC Verbindung

    • Stecker 1: ESC Signal 1-4, Telemetrie, VCC, GND
    • Stecker 2: ESC Signal 5-8 (je nach ausgewähltem UAV typ 1-4), Telemetrie, VCC, GND

  • 1x 8 pin Stecker für lötfreie Verbindung zu VTX, Kamera und OSD der digitalen Systeme

    • real Pit* VCC, GND, Video in, Video out, BEC 5V/16V, VCS/TX3, RX3

  • 2x 6 pin Stecker für Serials

    • RX1, TX1, 3.3V, VCC, 5V, GND
    • RX3, VCS/TX3, RGB LED, VCC, 5V, GND

  • 1x 4 pin Stecker für Receiver

    • Signal, TLM, 5V, GND

  • 5 UART serials

    • UART 1 frei
    • UART 2 belegt durch Receiver
    • UART 3 frei
    • UART 4 belegt durch OSD, kann je nach Konfiguration anderweitig verwendet werden
    • UART 5 belegt durch ESCs / TLM / Onewire

  • 4 ESC Lötpads (Signal/GND) an jeder Ecke

  • Buzzer pads

  • 4 tiny RGB LEDs (Farbe wählbar)

  • Supported ESC Protokolle

    • PWM, Oneshot125, Oneshot42, Dshot150/300/600/1200/2400, FETtec Onewire

  • FETtec Alpha FC firmware (KISS FC firmware flashable)

  • Updated onboard OSD

    • Grafisches OSD (STM32)
    • Full KISS Tuning
    • Filter (PIDs, Rates, Settings)
    • LED Einstellungen (RGB LED, Racewire)
    • VTX
    • Live Daten Grafik (Spannung, Motordrehzahl, Strom, Motortemperatur, Gyro-Werte, Empfangsqualität)
    • KISS GPS support + Live Map
    • Benutzerbefiniertes grafisches Piloten Logo
    • Stick Overlay
    • Benutzerdefiniertes Layout

  • Steckertyp: JST-SH-1mm



  *real Pit-Mode: Versorgungspad schaltbar

Maße

• Maximales Außenmaß: 37,2 x 37,2mm, ohne Befestigungslaschen 30 x 30mm

• Anordnung der Befestigungslöcher:

  • 20 x 20mm mit M2 Befestigungslöchern (vergrößerbar zu M3)
  • 30 x 30mm mit M3 Befestigungslöchern
  • 30 x 30mm Befestigungslochlaschen sind entfernbar um die Gesamtgröße der FC zu reduzieren

• Höhe: 7,9mm

• Gewicht: 5,37g

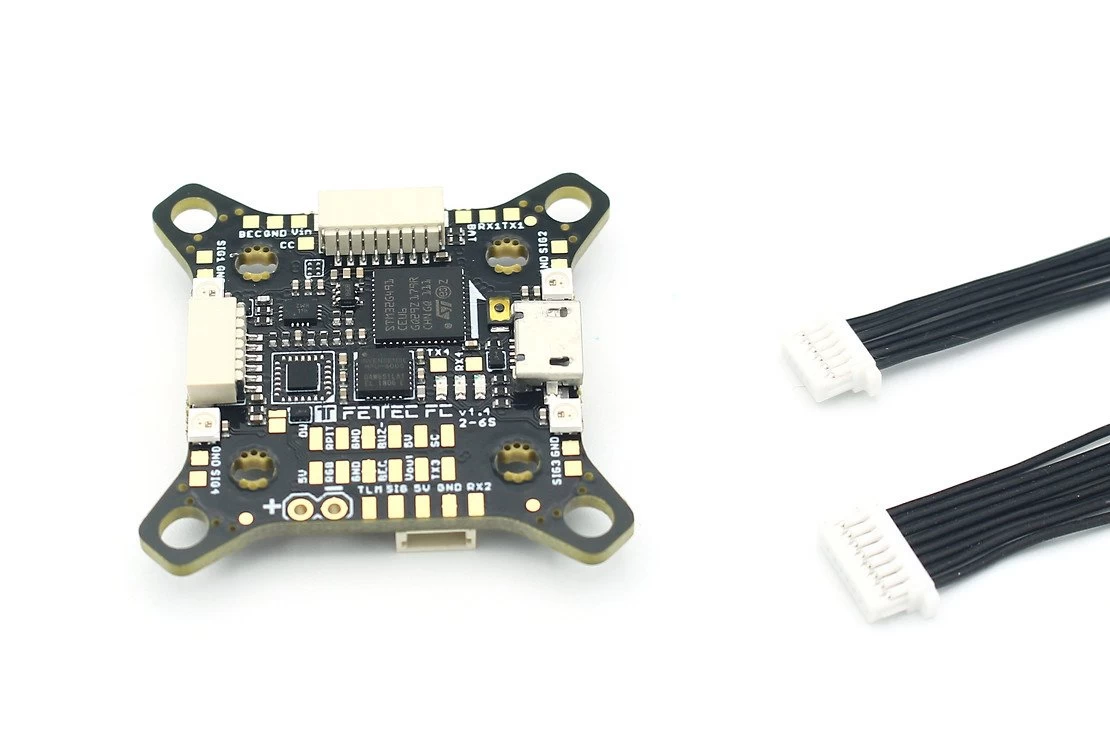

Inhalt

• 1x FETtec FC G4 v1.7
• 1x offenes 8 pin Kabel (einseitig JST Stecker)
• 1x offenes 6 pin Kabel (einseitig JST Stecker)
• 1x offenes 4 pin Kabel (einseitig JST Stecker)
