GEPRC CL20 FPV Frame 2 Zoll

GEPRC CL20 FPV Frame 2 Zoll

Produktbeschreibung

GEPRC CL20 FPV Frame 2 Zoll

Das GEPRC-Team hat einen neuen 2-Zoll-Rahmen entwickelt: GEP-CL20. Der 2-Zoll-Rahmen kann auf engem Raum hin und her geschoben werden, er kann an O3 VTX angepasst werden und kann auch auf engem Raum schockierende Effekte aufnehmen. Das resignierte Kamera-Gimbal kann die hochfrequenten Vibrationen und Jello-Probleme leicht beseitigen. GoPro 8/9/10/11, Insta360 Go2 und DJI Action2 Kameras unterstützt.

Der Abstand der Befestigungslöcher für die Flugsteuerung beträgt 25,5 mm*25,5 mm, was mit den verschiedenen VTX-Löchern auf dem Markt mit 20 mm*20 mm/25,5 mm*25,5 mm kompatibel ist. Die 9mm * 9mm Motormontageöffnung wird verwendet, um größere 12-13 Serie Motoren zu installieren, und der kompakte Körper macht den Flug sicherer.



Spezifikation

• Modell: GEP-CL20

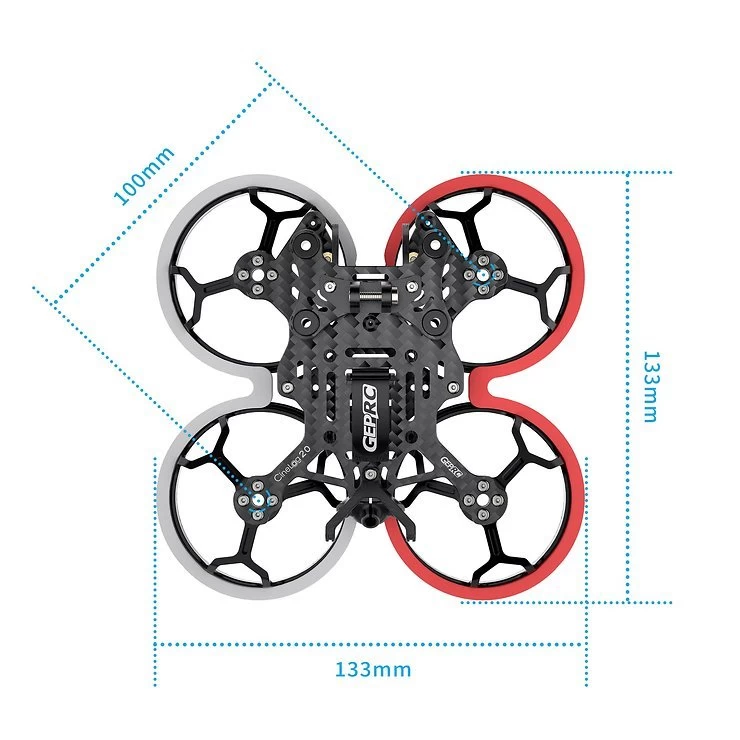

• Radstand: 100mm
• Hauptplatte: 2.5mm
• Untere Platte: 1,5 mm
• Kamera-Kardanische Platte: 2.0mm
• Kardanische Dreiecksplatte der Kamera: 1,5 mm
• Motorplatte Dichtung: 2,0mm
• FC-Befestigungslöcher: 25,5mm x 25,5mm
• VTX-Befestigungslöcher: 20mm x 20mm /25.5mm x 25.5mm
• Motorbefestigungslöcher: 9mm x9mm
• FPV-Kamera-Abstand: 20mm
• Geeignete Propellergröße: 2 Zoll Propeller

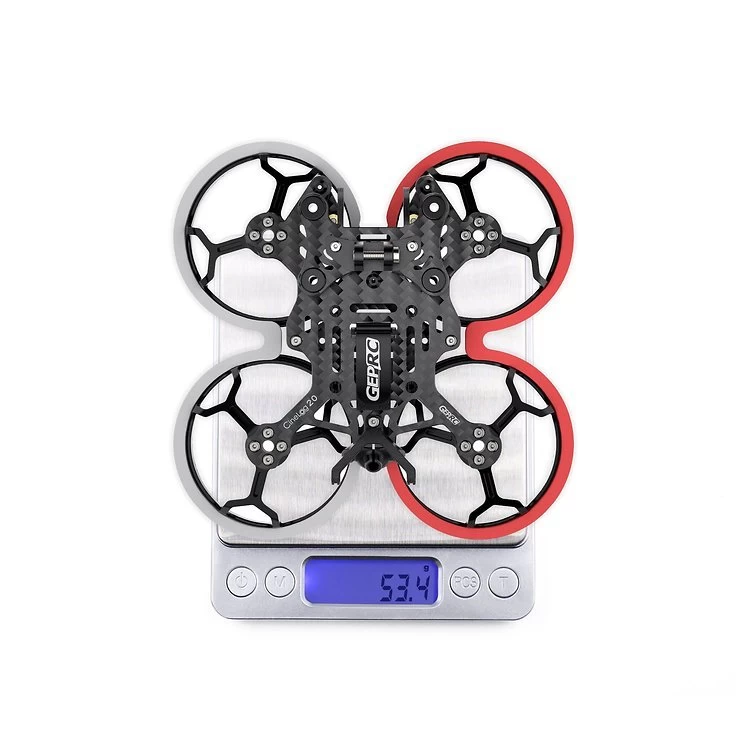

• Gewicht: 53.4g
• Flugregler: GEP-F4-35A AIO (Befestigungslöcher: 25,5mm×25,5mm)
• Motor: 1303.5 (Befestigungslöcher: 9mm×9mm)
• ESC: 35A
• Luftschraube: 2 Zoll
• Empfohlener Akku: 4S 660mAh

Feature

1. Kombination von Ästhetik und Technik für kompaktes Design

2. Entwickelt, um einen stoßdämpfenden Gimbal unter der unabhängigen FPV-Kamera zu montieren, um Jello von FPV Goggles Bild zu reduzieren.

3. 2-Zoll-Pusher-Design, kleine Größe und leicht, besser geeignet für komplexe und enge Umgebungen.

4. SPEEDX2 1303.5 5500KV Motor mit Emax Vier-Blatt-Propeller machen den Flug gemütlich.

5. Entwerfen Sie den äußeren EVA-Dämpfungsring, um die Stoßkraft effektiv zu reduzieren.



Inhalt

Platte:

• 1 x Hauptplatte: 2,5 mm
• 1 x Untere Platte: 1,5 mm
• 1 x Kardanische Kameraplatte: 2.0mm
• 1 x Kardanische Dreiecksplatte für die Kamera: 1,5 mm
• 1 x Motorplatten-Dichtung: 2.0mm

Schrauben-Paket:

• 4 x M2*1.9-OD4.9 selbstklemmende Mutter-Messing Farbe M2
• 1 x 7075 Aluminium Säule M2*3.5*28
• 1 x 7075 Aluminium Säule M2*3.5*25
• 1 x Einseitige Aluminiumsäule mit blanker Kante M2*3.5*28
• 1 x Einseitige Aluminiumsäule mit blanker Kante M2*3.5*25
• 2 x Rundkopfschraube mit Unterlage M2*8
• 18 x Rundkopfschraube M2*8
• 4 x Rundkopfschraube M2*5
• 6 x Rundkopfschraube M2*4 X6
• 10 x Rundkopfschraube M2*12
• 4 x Rundkopfschraube M2*16
• 4 x Halbrundkopfschraube M1.6*8
• 18 x Rundkopfschraube M2*7
• 10 x Selbstklemmende Mutter M2
• 10 x Nylonmutter M2
• 4 x Nylon-Säule M2*5mm
• 4 x Kamera-Gimbal stoßabsorbierender Gummiring
• 5 x Kamera-Kardanring vibrationsdämpfendes Gummi
• 4 x BEC Silikon-Dichtung

3D gedruckte Teile:

• 1 x VTX Antennenhalterung (großes Loch)
• 1 x VTX Antennenhalterung (kleines Loch)
• 1 x Empfängerhalterung
• 1 x Empfängerhalterung
• 1 x TBS Antennenhalterung
• 1 x Kamerahalterung (1 Loch)
• 1 x Kamerahalterung (2 Löcher)

Spritzgegossene Teile:

• 4 x Propellerschutz

Sonstiges Zubehör:

• 1 x Naked GoPro 8 Basis
• 1 x 4S Naked GoPro Stromkabel (mit symmetrischem Anschlusskopf)
• 2 x Akku-Anti-Rutsch-Pad
• 2 x Dämpfungspolster
• 4 x EVA-Dämpfungsring
• 2 x Empfänger-Antennenrohre 100mm
• 2 x Akkubinder M15*150
• 1 x L-förmiger Schraubendreher 1.5MM
• 2 x 3M doppelseitiges Klebeband
• 1 x Schlüsselanhänger
