Lumenier LUX F7 HD FC Flight Controller

Lumenier LUX F7 HD FC Flight Controller

Produktbeschreibung

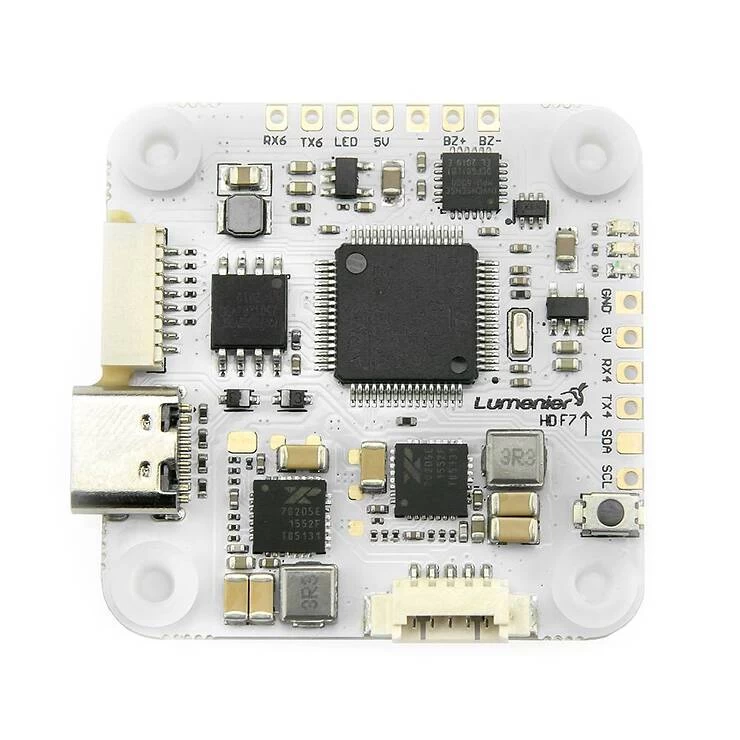

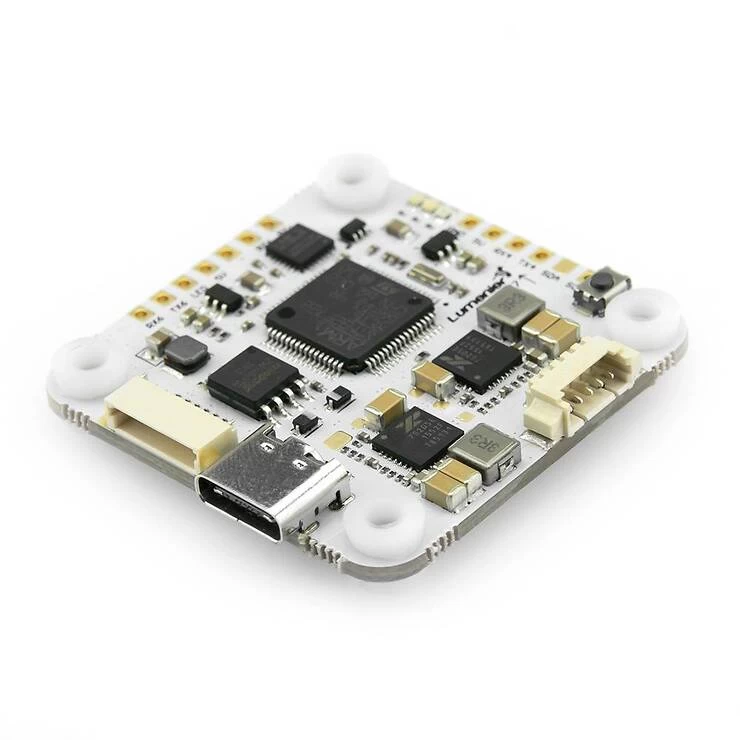

Lumenier LUX F7 HD FC Flight Controller (DJI HD System Ready)

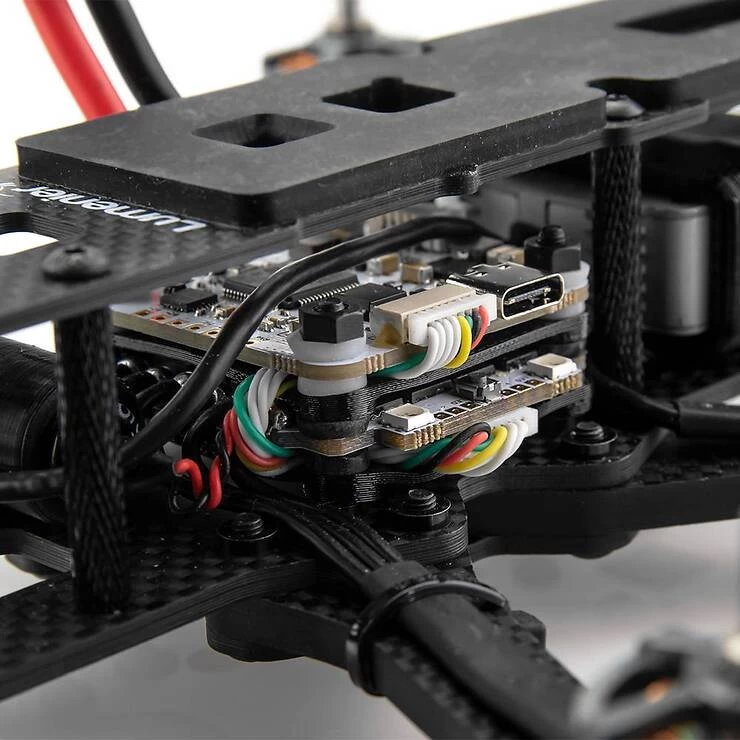

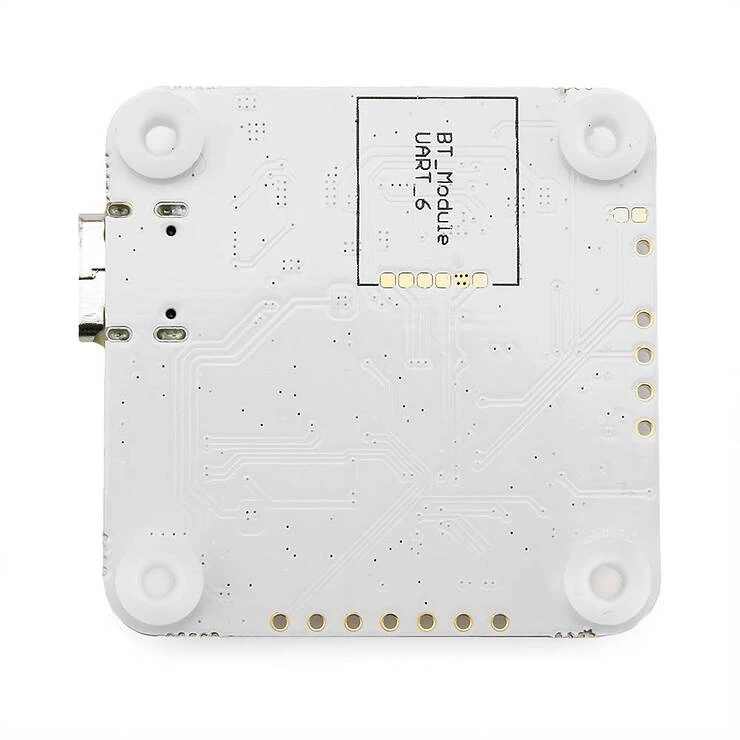

Der Lumenier LUX HD Lite F7 Flight Controller ist DJI HD System Ready und verfügt über einen integrierten 9-Volt-Regler zur Stromversorgung der DJI Air Unit in einer einfachen Plug-and-Play-Konfiguration. Er verwendet einen leistungsstarken F7-Prozessor zusammen mit erstklassiger Hardware. Entfesseln Sie die Fähigkeiten Ihres FPV Racing Quadcopters mit dem Lumenier LUX HD Lite F7 Flight Controller. Der LUX HD Lite F7 hat ein Standardformat von 30,5×3,5 und wiegt nur 7g! Die Unterseite des FC ist komplett flach und ohne jegliche Komponenten, was ihn sehr flach macht und einfach über einen 4in1 ESC gestapelt werden kann, zum Beispiel.

Der LUX HD Lite F7 baut auf den besten Eigenschaften seiner Vorgänger auf und verbessert weiter die Hardware-Komponenten und das Layout, und ist nun speziell für das DJI Digital HD System ausgelegt. Sie erhalten satte 6x dedizierte UART-Ports mit eingebauter Invertierung für Peripheriegeräte, zusammen mit eingebautem 128Mbit 16MB Flash-Speicher für Blackbox-Aufnahmen. Bei dieser „Lite“-Version wurde der analoge OSD-Overlay-Chip entfernt, um Platz und Gewicht zu sparen, da er für das digitale DJI-System nicht benötigt wird. Alle Daten sind jedoch weiterhin vorhanden und können über die digitale Verbindung zur Anzeige in der Brille übertragen werden. Der Telemetrie-Link zeigt Ihnen wichtige Informationen auf Ihrem digitalen FPV-Display an, wie z.B. Batteriespannung, Flugzeit, Warnungen, RSSI, Smart Audio Features und vieles mehr.

Dieser Flugcontroller verfügt über 2 integrierte LC VBAT gefilterte Stromanschlüsse, die Ihre DJI Air Unit mit 9V und auch anderes 5V Zubehör versorgen können. Der integrierte 5V-3A-Regler kann zur gleichzeitigen Versorgung von Kamera, Rx und LEDs verwendet werden, während der dedizierte 9V-2A-Regler die DJI Air Unit oder das Vista-System zuverlässig mit Strom versorgt.



Features

• MCU: 216MHz STM32F722RET6
• IMU: MPU6000
• Blackbox: 128Mbit / 16MByte
• Eingebaute Anti-Vibrations-Silikondichtungen
• 6x Uarts mit eingebauter Invertierung
• 1x I2C
• 1x SH1.0_8pin Stecker (Vbat/G/Curr/TLM/S1/S2/S3/S4)
• LC-Leistungsfilter
• WS2812 Led Strip Unterstützung
• Beeper Lötpad
• Eingang: 8~40V (3~8S LiPo)
• BEC: 9v 3A fortlaufend (für DJI HD System)
• BEC: 5V 3A fortlaufend



Software/Hardware Features

• Betaflight Unterstützung – Ziel LUXF7HD
• Direktes Plug and Play mit DJI Air Unit oder Caddx Vista
• BLHeli Passthrough Flashen wird von der Hardware unterstützt



Spezifikationen

• Hochwertige, vergoldete Leiterplatte
• USB-C-Anschluss für die Programmierung
• Abmessungen: 38x38x5mm (einschließlich USB in der Höhe)
• Befestigungslöcher: 30,5mm im Quadrat zur Mitte der Löcher
• Gewicht: 7g

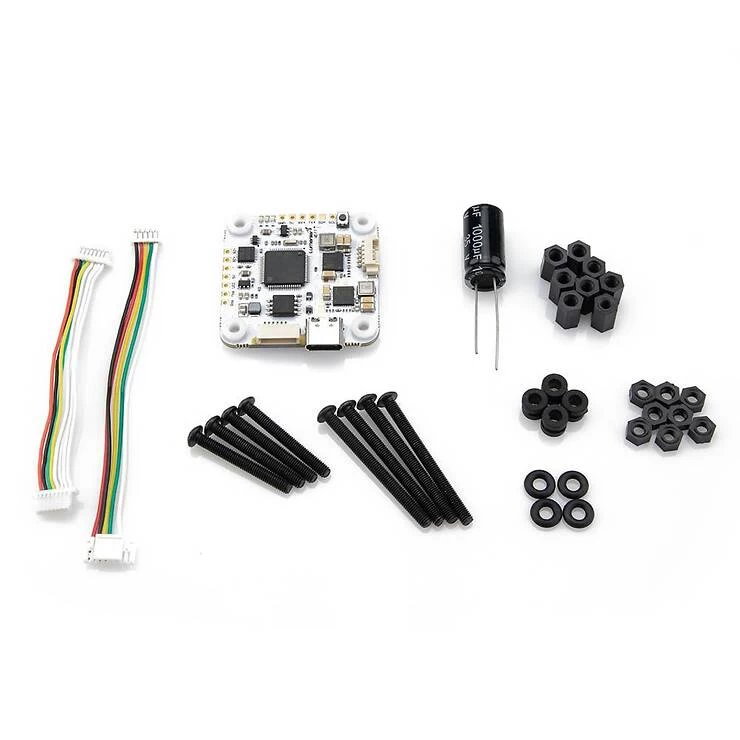

Inhalt

• 1x Lumenier LUX HD Lite F7 Ultimate Flugregler
• 4x Anti-Vibrations-Silikondichtungen (vorinstalliert für M3-Schrauben)
• 1x 8pin micro JST-SH 7cm Stecker für 4in1 ESC
• 1x 8pin (5 Draht) micro JST-GH 8cm Anschluss für DJI AIr Unit
• 1x Satz Befestigungsmaterial
• 4x M3x35mm Schrauben aus schwarzem Oxidstahl
• 4x M3x25mm Schrauben aus schwarzem Oxidstahl
• 4x M3x8mm Abstandshalter aus Kunststoff mit Sechskantgewinde
• 4x M3 Silikontülleneinsatz (schwarz)
• 4x M3x3mm Abstandshalter aus Kunststoff
• 4x M3 Gummi-O-Ringe
• 8x M3 Kunststoff-Sechskantmuttern
• 1x 1000uF niedriger ESR-Kondensator
