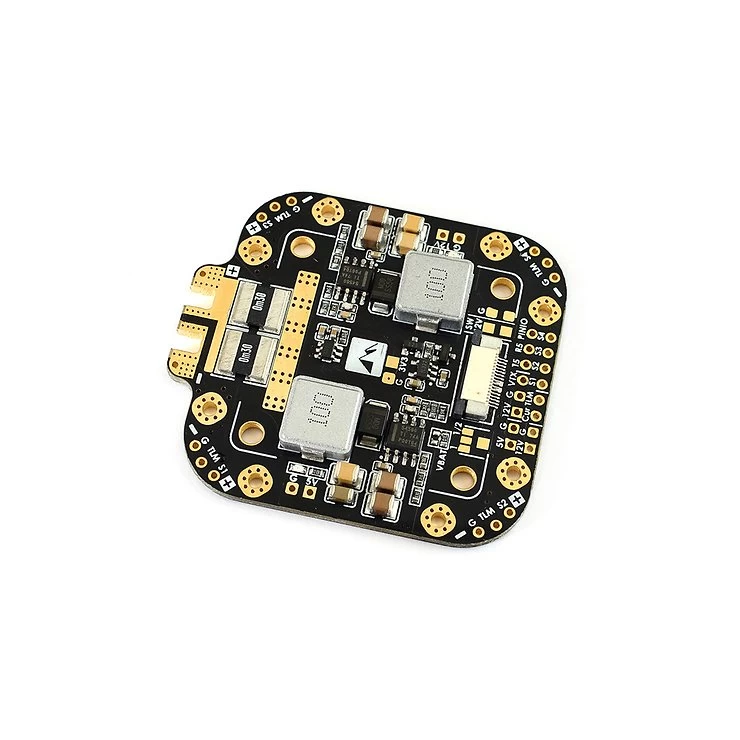

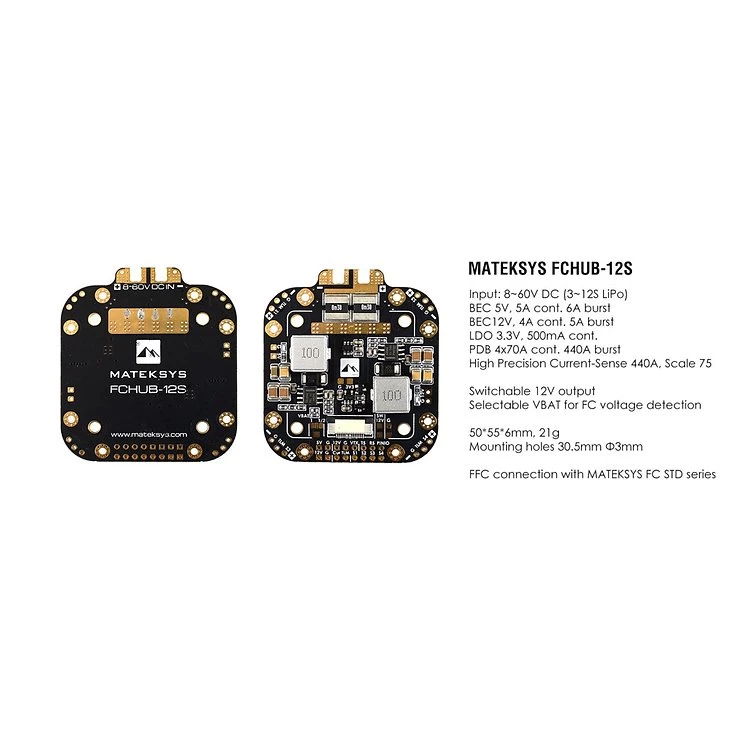

Matek FCHUB-12S X-Class Mit Curr 440A 5V Und 12V

Matek FCHUB-12S X-Class mit Curr 440A 5V und 12V

Produktbeschreibung

Matek FCHUB-12S mit Curr 440A 5V und 12V

PDB

• Eingangsspannungsbereich: 8~60V (3~12S LiPo)
• 4x70A cont, 4x110A Burst
• 4x ESC-Leistung / Signal / Telemetrie-Pads
• Strom-Sensor: 440A, 3,3V ADC, Skala 75
• 2x LED-Anzeigen für 5V, 12V

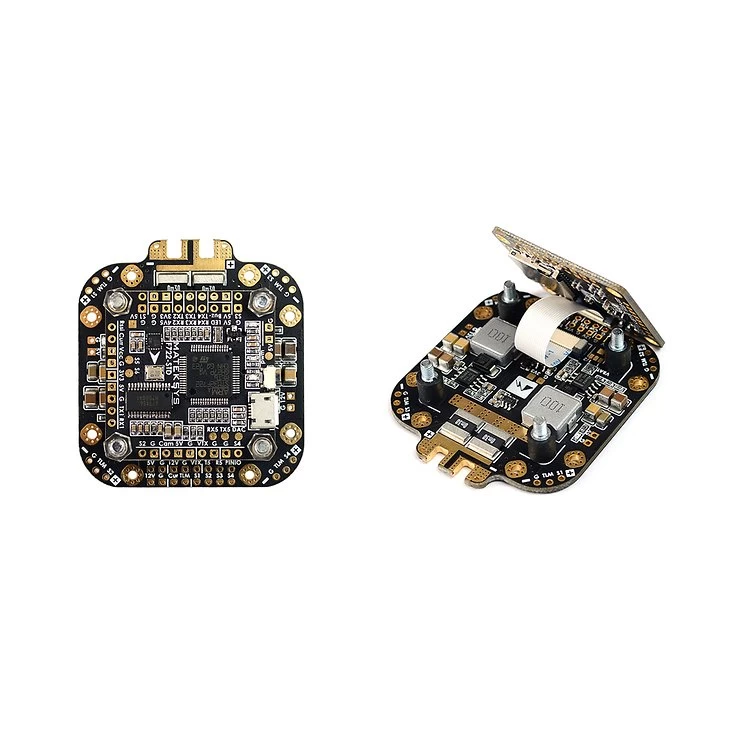

FFC-Verbindung

• Kompatibel mit MATEKSYS FC F405-STD, F722-STD
• VTX: Video-Sendersignal
• T5 & R5: TX5 und RX5 von F405-STD/F722-STD

BEC 5V-Ausgang (5V-Pad)

• Spannung: 5,0 +/- 0,1VDC
• Dauerstrom 5 Ampere, Max.6A
• Kurzschlusstolerant (2 Sekunden)
• Überstromschutz & Selbsterholung

BEC 12V-Ausgang (12V-Pad)

• Spannung: 12,0 +/- 0,2VDC (Eingangsspannung >=12V)
• Dauerstrom 4 Ampere, Max.5A
• Eingangsspannung <12V, Ausgangsspannung = Eingangsspannung
• Wahrscheinlich gibt es einen hörbaren Ton in der BEC12V-Induktivität, wenn die Eingangsspannung unter 12V
• Kurzschlusstolerant (2 Sekunden)
• Überstromschutz & Selbsterholung

Schaltbarer 12V-Ausgang (SW12V-Pad)

• 12V ON/OFF kann über PINIO geschaltet werden
• kann für die Versorgung von VTX, LED usw. verwendet werden.

BEC 3.3V-Ausgang

• Linearer Regler
• Dauerstrom: 500mA

Maße und Gewicht

• Montage: 30,5 x 30,5 mm, Φ3mm
• Abmessungen: 55 x 50 x 6 mm
• Gewicht: 21g
