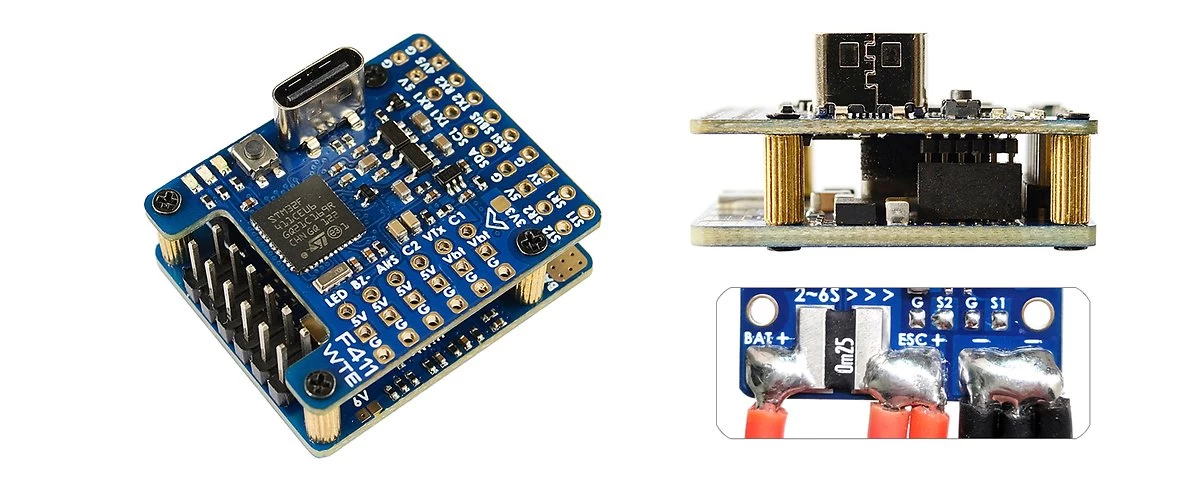

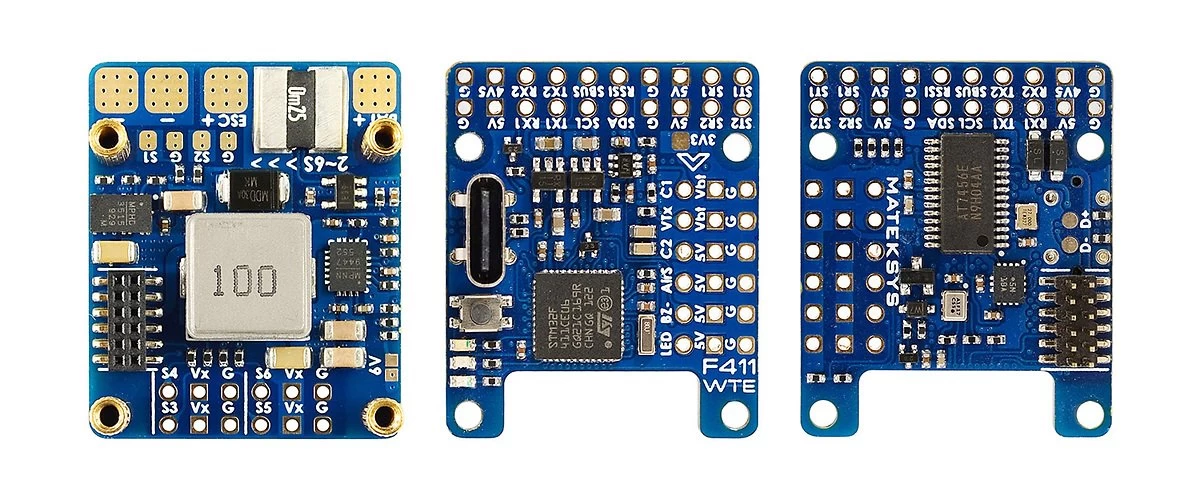

Matek Flight Controller F411-WTE

Matek Flight Controller F411-WTE

Produktbeschreibung

Matek Flight Controller F405-WSE

FC-Spezifikationen

• MCU: 100MHz STM32F411CEU6
• IMU: BMI270 (SPI)
• Baro: SPL06-001 (I2C)
• OSD: AT7456E (SPI)
• Blackbox: Nein
• 2x Uarts
• 2x Voll Softseriell
• 6x PWM Ausgänge (2x Motoren, 4x Servos)
• 1x I2C
• 4x ADC (VBAT, Strom, RSSI, Fluggeschwindigkeit)
• 3x LEDs für FC STATUS (Blau, Rot) und 3.3V Anzeige (Rot)
• Eingebauter Inverter auf UART2-RX für SBUS-Eingang
• Umschaltbare Dual-Kamera-Eingänge
• Vbat Power ON/OFF schaltbar für VTX und Kamera
• PPM-Empfänger: nicht unterstützt

Stromversorgung

• 6~30V DC IN (2~6S LiPo)
• 132A Stromabtastung (Skala 250)
• PDB/Strommesswiderstand: 90A kontinuierlich, 132A Burst.
• BEC 5V 1,5A für FC und Peripheriegeräte
• BEC Vx 5A für Servos, 5V/ 6V Option
• Vbat für VTX und Kamera (ON/OFF schaltbar)
• LDO 3,3V 200mA
• Akku-Spannungssensor: 1k:10k

FC-Firmware

• INAV-Ziel: MATEKF411TE (INAV4.1 oder neuere Version)

Physikalisches

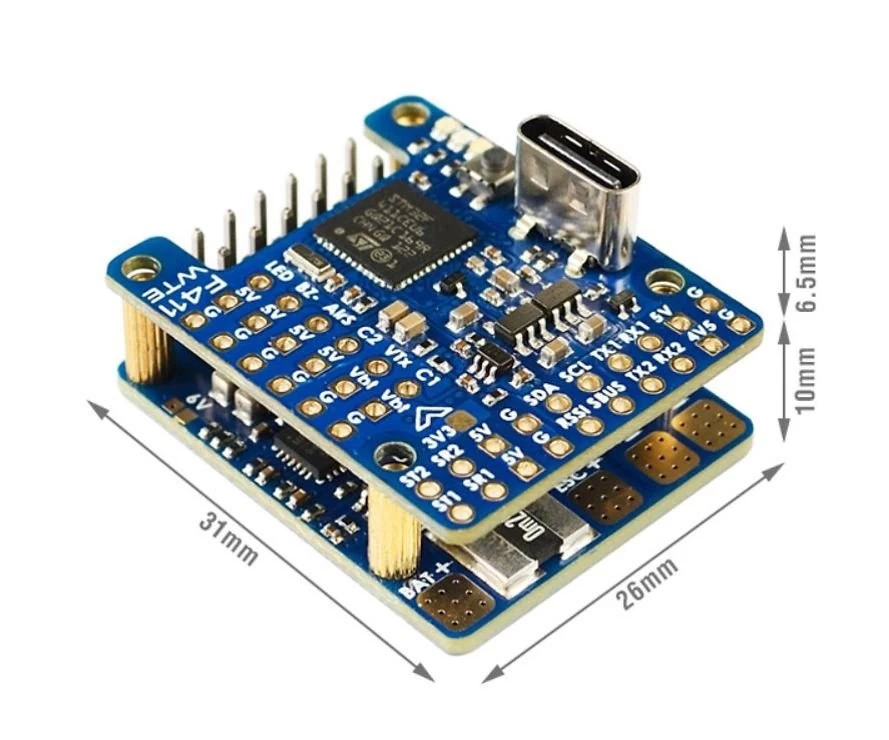

• Abmessungen: 31 x 26 x 16,5 mm
• Befestigung: 22 x 22mm, Φ2mm
• Gewicht: 10g

Inhalt

• 1x FC F411-WTE
• Dupont 2.54 Pins (Platine wird unausgelötet geliefert)
