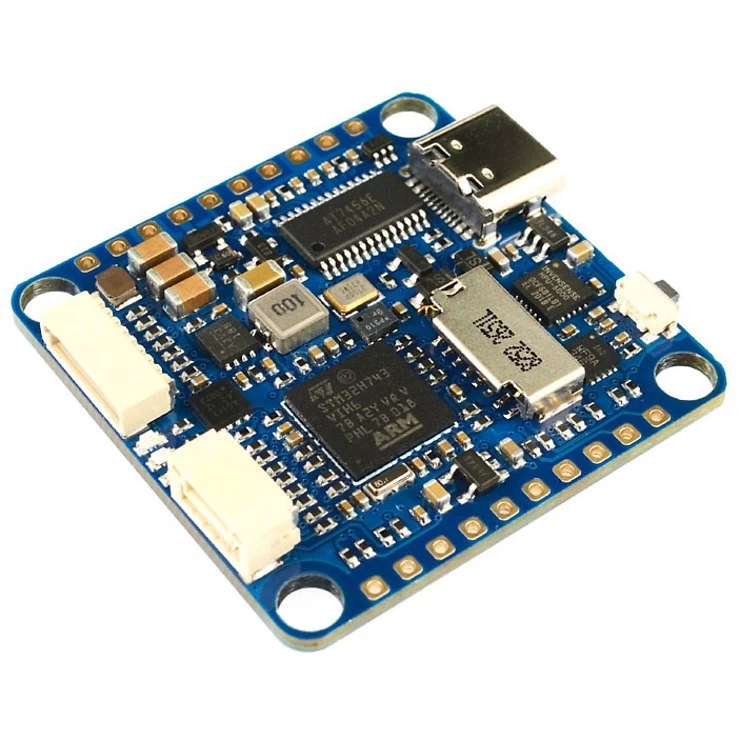

Matek Flight Controller H743-SLIM Nurflügler Wing FC

Matek Flight Controller H743-SLIM Nurflügler Wing FC

Produktbeschreibung

Matek Flight Controller H743-SLIM Nurflügler Wing FC

Technische Daten

• Montage: 30,5 x 30,5 mm, 4mm Durchmesser mit Tüllen 3mm Durchmesser
• Abmessungen: 36 x 36 x 5 mm
• Gewicht: 7g
• MCU: STM32H743VIH6, 480MHz , 1MB RAM, 2MB Flash
• IMU: MPU6000 (SPI1) & ICM20602 (SPI4)
• Baro: Infineon DPS310 (I2C2)
• OSD: AT7456E (SPI2)
• Blackbox: MicroSD-Kartensockel (SDIO)
• 7x Uarts (1,2,3,4,6,7,8) mit eingebauter Inversion.
• 13x PWM-Ausgänge (einschließlich „LED“-Pad)
• 2x I2C
• 1x CAN
• 6x ADC (VBAT, Strom, RSSI, Analog AirSpeed, Vbat2, Cur2)
• 3x LEDs für FC STATUS (blau, rot) und 3,3V-Anzeige (rot)
• 1x SPI3-Ausbruch
• USB Typ-C(USB2.0)
• 1x JST-SH1.0_8pin-Anschluss (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
• 1x JST-GH1.25_4pin-Stecker (5V/CAN-H/CAN-L/G)
• Schalter für zwei Kameraeingänge
• 5V/Vbat-gefilterter EIN/AUS-Schalter
• DJI FPV OSD wird von jedem Ersatz-UART unterstützt
• Vbat-Eingabe: 6~36V (2~8S LiPo)
• BEC: 5V 2A Fortsetzung. (Max.3A)
• LDO 3,3V: Maximal 200mA
• Kein Stromsensor eingebaut
• ADC Vbat2-Pad unterstützt Max. 69V (Spannungsteiler: 1K:20K)
• Statische Leistung: 200mA@5V mit Betaflight, 150mA@5V mit ArduPilot
• FC Firmware Unterstützung: ArduPilot(ChiBiOS): MATEKH743 | BetaFlug: MATEKH743 | INAV: MATEKH743 (Wird demnächst unterstützt)

Inhalt

• H743-SLIM
• 6x Silikon Ringe M4 auf M3
• 1x JST-SH1.0_8pin Kabel, 5cm
• 2x JST-SH1.0_8pin Anschlüsse
• 1x JST-GH-4P auf JST-GH-4P Kabel für CAN port, 20cm
