Produktbeschreibung

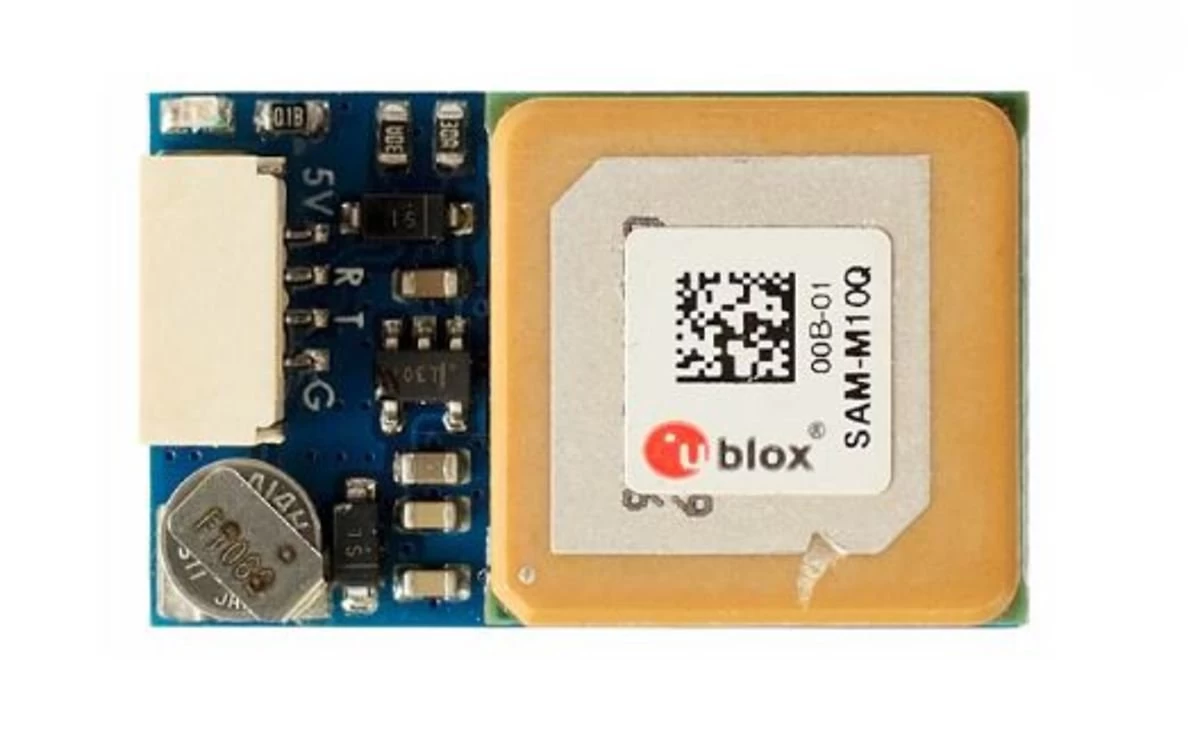

Matek Systems GNSS SAM-M10Q

Der SAM-M10Q verfügt über die Standard-Präzisions-GNSS-Plattform u-blox M10 und bietet eine aussergewöhnliche Empfindlichkeit und Erfassungszeit für alle L1-GNSS-Signale. Der SAM-M10Q unterstützt den gleichzeitigen Empfang von vier GNSS (GPS, GLONASS, Galileo und BeiDou). Die hohe Anzahl der sichtbaren Satelliten ermöglicht es dem Empfänger, die besten Signale auszuwählen. Dies maximiert die Positionsverfügbarkeit, insbesondere unter schwierigen Bedingungen wie in tiefen Häuserschluchten. Die Super-S (Super-Signal) Technologie von u-blox bietet eine hohe RF-Empfindlichkeit und kann die dynamische Positionsgenauigkeit in Szenarien ohne Sichtverbindung verbessern.

Die 15 x 15 mm2 große Patch-Antenne mit hoher Verstärkung bietet die beste Balance zwischen Leistung und geringer Größe. Das omnidirektionale Antennenstrahlungsmuster erhöht die Flexibilität bei der Geräteinstallation.



Spezifikationen

• GNSS u-blox SAM-M10Q-00B (GPS, GLONASS, Galileo und BeiDou)
• Kein magnetischer Kompass eingebaut
• Patch-Antenne 15*15*4mm
• Eingangsspannungsbereich: 4~9V (5V Pad/Stift)
• Stromverbrauch: 10mA
• UART Baudrate: 9600 Standard
• Betriebstemperaturen: -20~80 °C
• UART(TX, RX) Schnittstelle für GNSS SAM-M10Q-00B
• JST-GH-4P-Stecker (SM04B-GHS-TB). 1,27mm Abstand
• GNSS PPS-LED, grün. (Leuchtet nach dem Einschalten, blinkt (1Hz), wenn GNSS 3D-Fix erhält)
• Protokoll: UBX(u-blox) 5Hz@GPS+GAL+BDS B1C+GLO oder NMEA 1Hz
• 26mm*16mm*8mm
• 7.5g



Inhalt

• 1x SAM-M10Q
• 1x JST-GH-4P auf JST-GH-4P 20cm Silikonkabel
