Produktbeschreibung

Matek Systems GPS & Kompass M10Q-5883

Das M10Q-5883 nutzt ein Multi-Konstellations-GNSS-Modul, das von der u-blox SAM-M10Q-00B-Technologie angetrieben wird. Die SAM-M10Q-Technologie bietet eine außergewöhnliche Empfindlichkeit und schnelle Satellitenerfassungszeit für alle L1-GNSS-Signale. Es unterstützt den gleichzeitigen Empfang von vier GNSS-Systemen (GPS, GLONASS, Galileo und BeiDou), was zu einer höheren Verfügbarkeit von Satellitensignalen führt. Dank der u-blox Super-S-Technologie kann das M10Q-5883 auch in schwierigen Umgebungen wie tiefen städtischen Canyons genaue Positionsdaten liefern.

Mit der hochleistungsfähigen, 15 x 15 mm² großen Patch-Antenne bietet das M10Q-5883 die beste Kombination aus Leistung und Größe. Das omnidirektionale Strahlungsmuster der Antenne erhöht zudem die Flexibilität bei der Installation. Weitere Informationen über die SAM-M10Q-Technologie finden Sie auf der entsprechenden Produktseite von u-blox.

Das M10Q-5883 ist ein GNSS-Modul der neuesten Generation und bietet eine herausragende Leistung und hohe Genauigkeit. Es verfügt über eine Vielzahl von Anschlüssen, darunter UART und I2C, sowie einen GNSS PPS LED-Indikator, der die 3D-Fix-Position anzeigt. Das Modul hat einen Spannungsbereich von 4-9V (5V pad/pin) und einen Stromverbrauch von nur 13mA. Es unterstützt das UBX-Protokoll mit einer Frequenz von 5Hz bei GPS+GAL+BDS B1C+GLO oder NMEA 1Hz. Das M10Q-5883 ist kompakt und leicht und hat Abmessungen von 20mm x 20mm x 12.4mm und ein Gewicht von 8g.

Spezifikationen:

• GNSS: u-blox SAM-M10Q-00B (GPS, GLONASS, Galileo und BeiDou)
• Magnetkompass: QMC5883L
• Patch-Antenne: 15154mm
• Eingangsspannungsbereich: 4-9V (5V pad/pin)
• Stromverbrauch: 13mA
• UART-Baudrate: 9600 (Standard)
• Betriebstemperatur: -20~80 °C
• Schnittstellen: UART(TX, RX) für GNSS SAM-M10Q-00B, I2C(DA, CL) für Compass QMC5883L
• Anschluss: JST-GH-6P-Stecker (SM06B-GHS-TB) mit 1,27 mm Pitch
• GNSS PPS LED-Indikator: Grün (leuchtet nach dem Einschalten dauerhaft und blinkt mit einer Frequenz von 1Hz bei 3D-Fix)
• Protokoll: UBX (u-blox) 5Hz@GPS+GAL+BDS B1C+GLO oder NMEA 1Hz

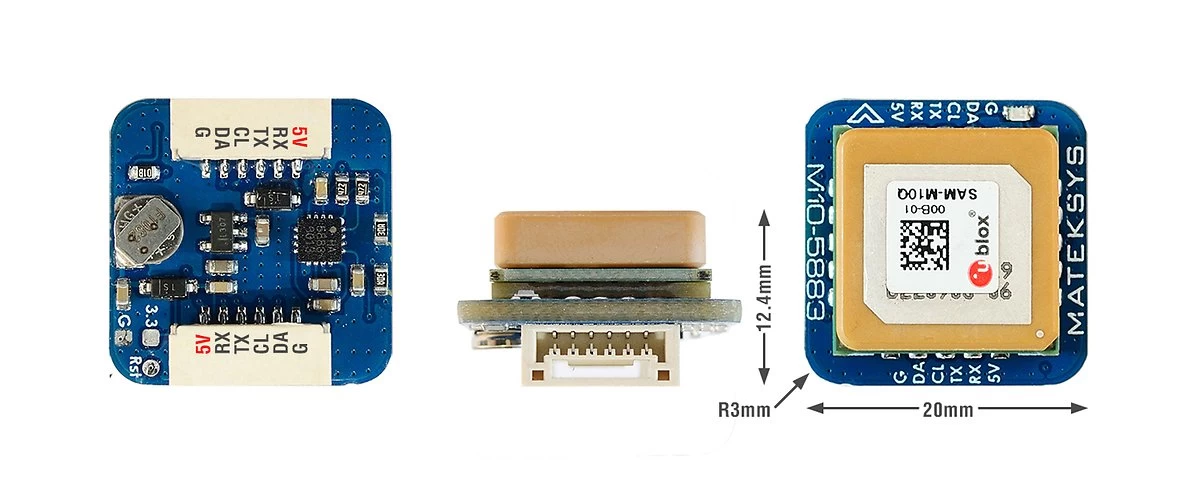

• Abmessungen: 20mm x 20mm x 12.4mm
• Gewicht: 8g



Inhalt

• 1x M10Q-5883

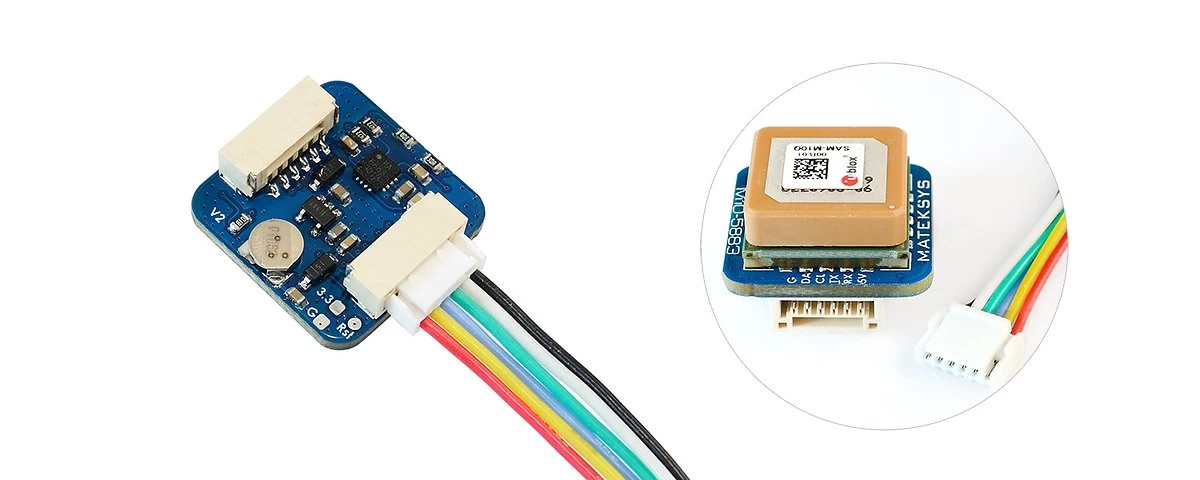

• 1x JST-GH-6P to JST-GH-6P 20cm Silikonkabel
