Mateksys ELRS-R24-V 2.4GHz ELRS Vario Receiver

Mateksys ELRS-R24-V 2.4GHz ELRS Vario Receiver

Produktbeschreibung

Mateksys ELRS-R24-V 2.4GHz ELRS Vario Receiver

Das ELRS-R24-V ist ein kompaktes und leistungsstarkes Funksystem, das speziell für Segelflugzeuge und andere Starrflügler entwickelt wurde. Dank seiner geringen Größe kann es problemlos in Segelflugzeugen mit begrenzten Nutzlastfächern wie DLG’s und Hochleistungshängern installiert werden. Sie müssen keinen zusätzlichen Höhenmesser/Steigungsanzeiger installieren, was Platz und Gewicht spart.

Das integrierte Barometer bietet Telemetrie für die Vertikalgeschwindigkeit. Der Steig- und Sinkton des Steigungsanzeigers gibt Ihnen akustische Rückmeldungen, sodass Sie ohne Blick auf Ihr Senderdisplay wissen, ob Sie in Aufwind oder Abwind fliegen.

Mit der ExpressLRS-Firmware und dem CRSF-Protokoll erhalten Sie auch andere Telemetriedaten wie Batteriespannung, Stromstärke und GPS-Informationen.



Spezifikationen

• Prozessor: ESP8285, SX1281, ExpressLRS Firmware
• RF-Frequenz: 2,4 GHz ISM (2400-2480 MHz)
• Antennenanschluss: IPEX MHF-1
• Telemetrieleistung: 12 dBm
• CRSF-PWM-V-Konverter mit integriertem Barometer
• 7x PWM-Ausgänge (6x mit Stromversorgung, PWM8 ist nur ein Signalausgang)
• PWM-Frequenz: 50, 100, 160, 330, 400 Hz (konfigurierbar)
• PWM-Auflösung: 4x 1024 Positionen + 3x 128 Positionen (ExpressLRS 2.0 Wide-Schaltmodus)
• 1x UART(2) für GPS
• Maximale Batteriespannung: 36V (1K:10K Spannungsteiler integriert)
• Kompatibel mit externem Stromsensor (0-3,3 V)
• Telemetrie für RxBt, Curr, Capa, Bat%, GPS und VSpd (Steigungsanzeiger)
• Nennspannung: 3,5-9V @5V Pad, 0-36V @Vbat, 0-3,3V @Curr
• Leistungsaufnahme: 50 mA (Binden), 90 mA (WLAN-Modus)
• Kein integrierter 5V-Regler, Servos müssen über das 5V-Pad auf dem CRSF-PWM-V-Board von einer externen 5V-Quelle mit Strom versorgt werden.
• Konfigurierbarer Failsafe-Wert
• Firmware aktualisierbar

Physikalische Eigenschaften:

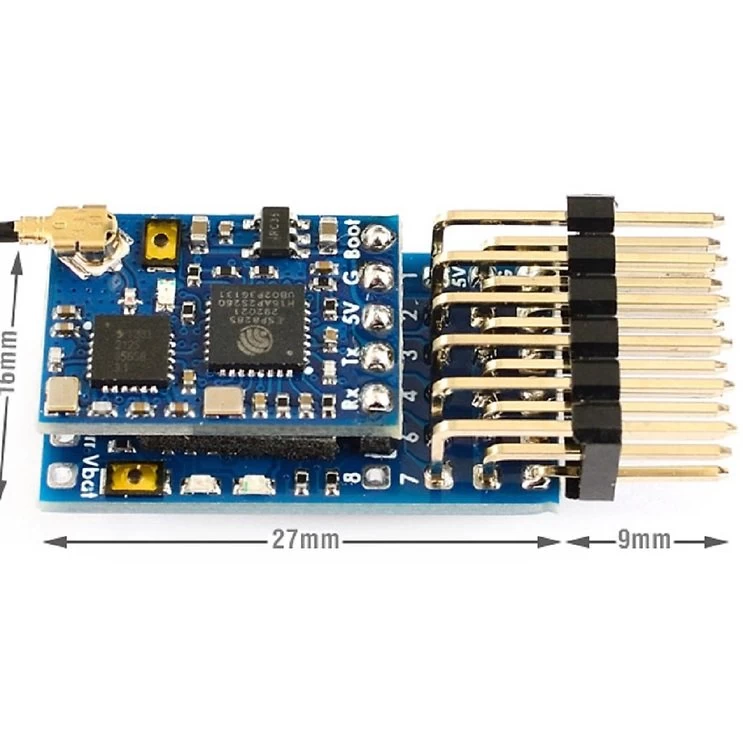

• PCB-Größe: 27 mm x 16 mm
• Gewicht: 5 g mit Antenne und 2,54 mm Stiften
