Mateksys F405-HDTE Flight Controller

Mateksys F405-HDTE Flight Controller

Produktbeschreibung

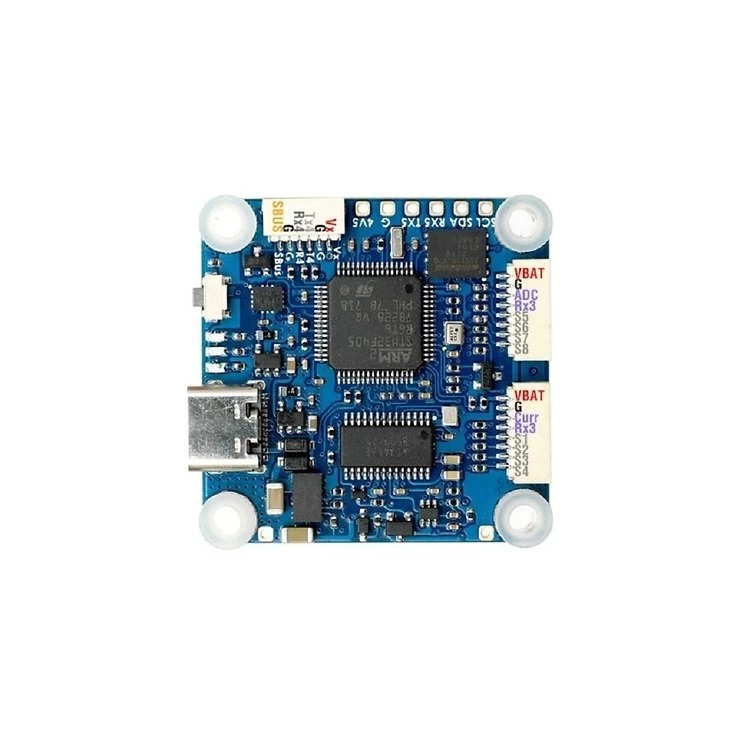

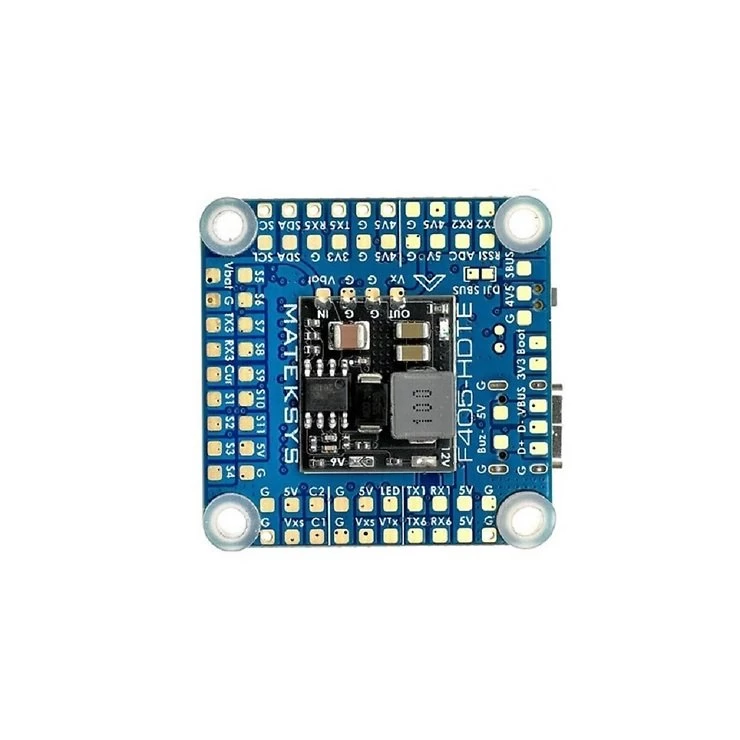

Mateksys F405-HDTE Flight Controller

Der F405-HDTE-Flugcontroller von Matek verfügt über einen 1MB-Flash-Speicher, der ArduPilot/INAV/Betaflight ausführen kann, sowie über OSD, Barometer und 6 UARTS.



Features

• STM32F405 hat 1MB Flash und kann ArduPilot/INAV/BetaFlight ausführen
• InvenSense der 3. Generation IMU ICM42688-P
• 9-60V(3~12S LiPo) breite Eingangsspannung und Spannungsmessung. und ein 9~16V BEC für DJI OSD oder analog VTX.
• 8Motoren+3Servos im INAV/BF-Multirotor-Mixer.

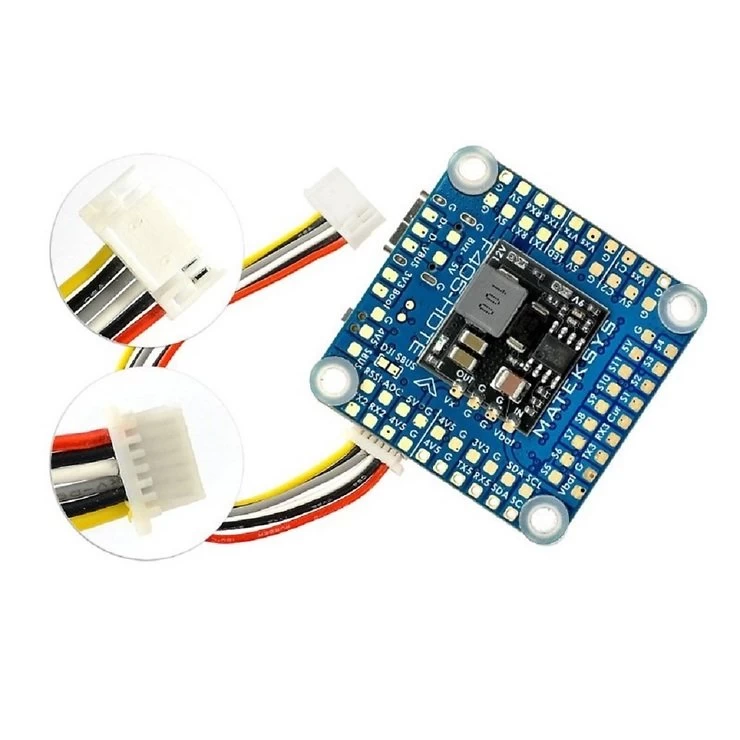

• 2x SH1.0_8pin Anschluss für PnP mit 2x 4in1 ESC
• 1x SH1.0_6pin Anschluss für PnP mit HD System (Caddx Vista & Air Unit)
• USB-Pin-Breakout für den Anschluss an einen externen USB-Adapter.



Spezifikationen

• MCU: STM32F405RGT6
• IMU: ICM42688-P
• OSD: AT7456E, DJI OSD
• Baro: SPL06-001 (I2C)
• Blackbox: 16M-Byte Flash-Speicher
• 6x UARTs, 1x Softserial_Tx Option
• 12x PWM Ausgänge (8x Dshot)
• 1x I2C
• 4x ADC (VBAT, Strom, RSSI, Fluggeschwindigkeit)
• 2x PINIO
• 2x SH1.0_8pin Anschluss für 4in1 ESC
• 1x SH1.0_6pin Anschluss für HD System (Caddx Vista & Air Unit)
• 3x LEDs für FC STATUS (Blau, Grün) und 3.3V Anzeige (Rot)
• 9~16V(Vxs) Ausgang ON/OFF schaltbar
• Duales analoges Kamerasignal umschaltbar

Power

• Eingang: 9~60V (3~12S LiPo)
• BEC: 5V 1.5A
• BEC: Vx, 9~16V/1~2A (3S IN/9V 2A, 4S IN/12V 2A, 6S IN/16V 2A, 8S IN/16V 1.5A, 12S IN/16V 1A)
• Akku-Spannungssensor: 1K:20K (INAV-Skala 2100, BF-Skala 210)
• Kein Stromsensor eingebaut, unterstützt externen Stromsensor von PDB/4in1

Firmware

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE
• BetaFlight: MATEKF405TE

Physikalisch

• Montage: 30,5 x 30,5mm, Φ4mm mit Ösen Φ3mm
• Abmessungen: 36 x 36 x 5 mm
• Gewicht: 7g
