Mateksys F405 WMN FC Flight Controller

Das F405-WMN (Wing Mini) Board von Matek ist ein großartiger Flugcontroller für alle, die Platz und Gewicht bei ihren Konstruktionen sparen wollen. Es bietet so ziemlich alle Funktionen eines Full-Size-Boards auf einem Board, das nur 31x26x16mm misst.



Features

• Full-Size-Board
• Leichtes Gewicht



Technische Daten

• MCU: STM32F405RGT6, 168MHz , 1MB Flash
• IMU: ICM42688-P
• Baro: SPL06-001
• OSD: AT7456E
• Blackbox: 16M Flash
• 5x UARTs, 1x Softserial_Tx Option (INAV)
• 12x PWM Ausgänge
• 1x I2C
• 3x ADC (VBAT, Strom, RSSI)
• 1x Ersatz-PINIO
• USB/Beep Extender mit Typ-C(USB2.0)
• Eingebauter Inverter auf UART2-RX für SBUS-Eingang
• Umschaltbare Dual-Kamera-Eingänge



Stromversorgung

• 6~30V DC IN (2~6S LiPo)
• 132A Strommessung (INAV Scale 250, ArduPilot 40A/V)
• PDB/Strommesswiderstand: 90A kontinuierlich, 132A Burst.
• BEC 5V 1.5A für FC & Peripheriegeräte
• BEC Vx 5A für Servos, 5V/ 6V Option
• Vbat für VTX und Kamera
• LDO 3,3V 200mA
• Akku-Spannungssensor: 1k:20k

FC-Firmware

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE (INAV 5.0 oder neuere Version)



Eigenschaften

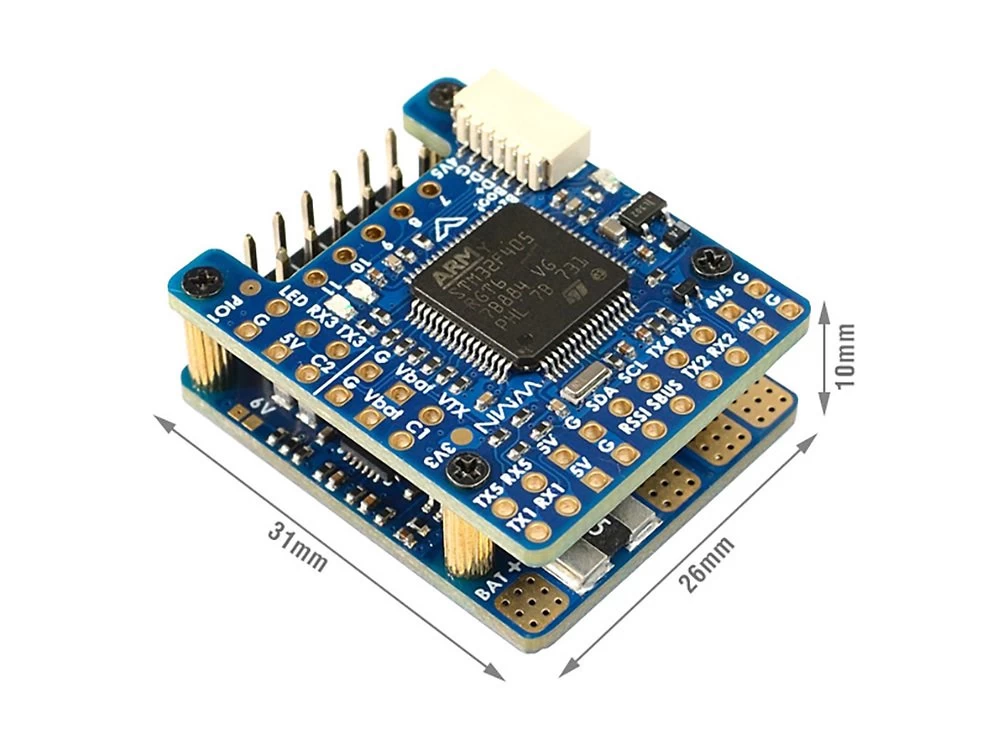

• Abmessungen: 31 x 26 x 16,5 mm
• Befestigung: 22 x 22mm, Φ2mm
• Gewicht: 10g



Inhalt

• 1x MATEKSYS F405-WMN
• 1x USB(Typ-C)/Beep (Passiver Summer) Extender + 20cm JST-SH-6P auf JST-SH-6P Kabel für USB Extender.
• Dupont 2.54 Pins (Platine wird ungelötet ausgeliefert)
