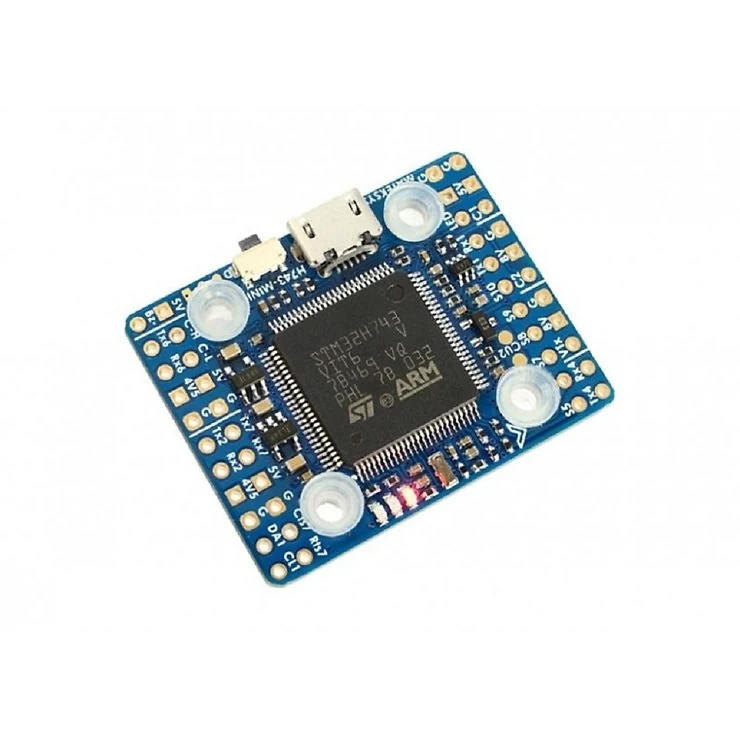

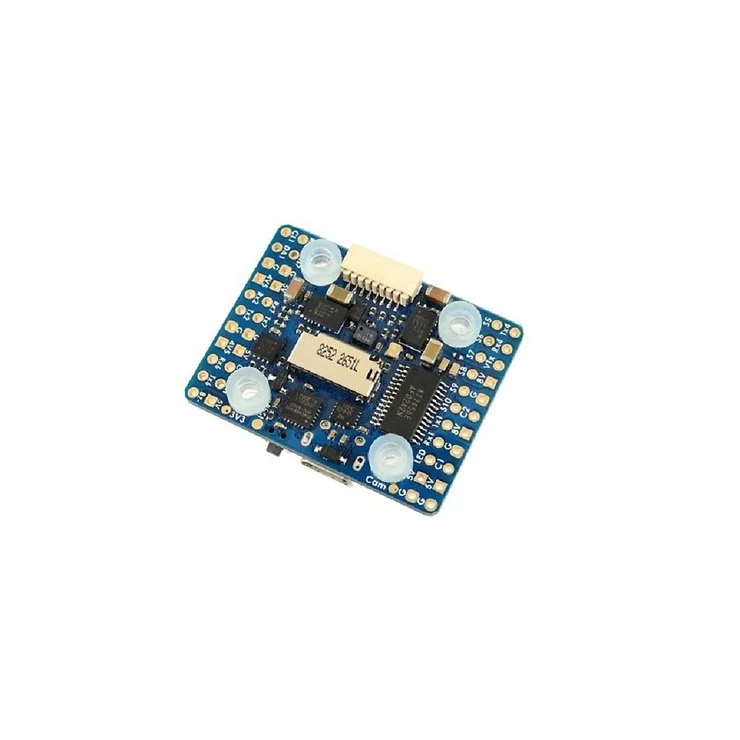

Mateksys H743-Mini V3 Flight Controller

Der Matek H743-MINI ist einer der neuesten Flight Controller auf dem FPV-Markt. Er hat viel Platz für alle Ihre Geräte und bietet Ihnen eine Vielzahl von Optionen und Flugstilen.



Spezifikationen

• MCU: STM32H743VIT6, 480MHz , 1MB RAM, 2MB Flash
• IMU: ICM42688-P (SPI1) & ICM42605 (SPI4)
• Baro: Infineon DPS310 (I2C2)
• OSD: AT7456E (SPI2)
• Blackbox: MicroSD-Kartensockel (SDIO)
• 5.5x Uarts (1,2,4,6,7, Rx8)
• 11x PWM-Ausgänge (S1~S10, LED)
• 2x I2C (I2C1/DA1 CL1 Pads, kein I2C2 Breakout)
• 1x CAN (C-H, C-L Pads)
• 5x ADC (VBAT, Strom, RSSI, VB2, CU2)
• 3x LEDs für FC STATUS (Blau, Rot) und 3,3V-Anzeige (Rot)
• 1x JST-SH1.0_8pin Stecker (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
• Schalter für Dual-Kamera-Eingänge
• 8V-Stromversorgung ON/OFF-Schalter

Power

• Vbat-Eingang: 6,3~36V (2~8S LiPo)
• BEC: 5V 1,5A kontinuierlich (Max.2A)
• BEC: 8V 1.5A kontinuierlich (Max.2A), 8V Ausgänge stabil wenn Vbat>=10V, 8V Ausgänge 80% von Vbat wenn Vbat< 10V
• LDO 3,3V: 200mA
• VB2 Pad unterstützt Max. 69V (Spannungsteiler 1K:20K)
• Statische Leistung: 200mA@5V mit Betaflight, 150mA@5V mit ArduPilot

Firmware

• ArduPilot(ChiBiOS): MATEKH743
• BetaFlight: MATEKH743
• INAV: MATEKH743

Physikalisch

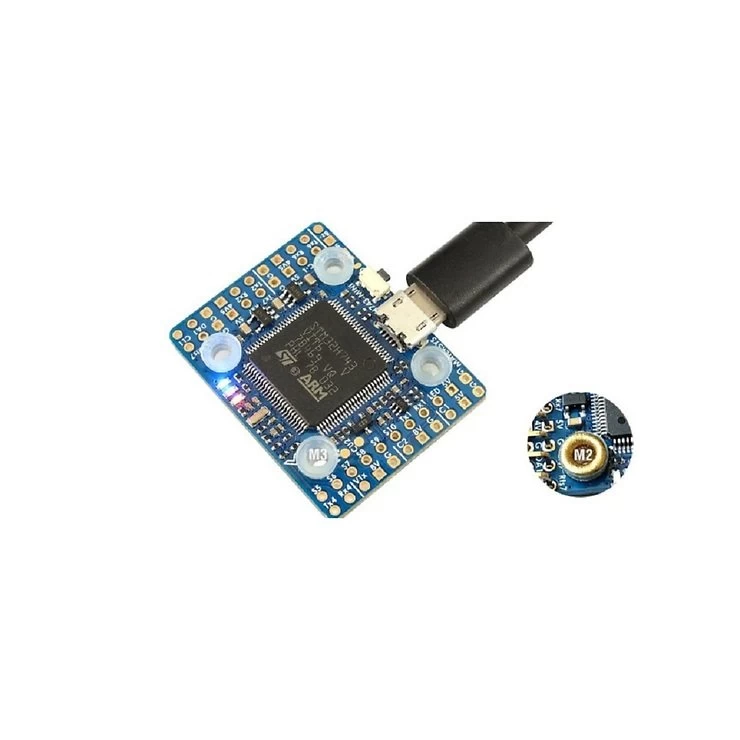

• Montage: 20 x 20mm/Φ3mm mit Silikontüllen , 20 x 20mm/Φ2mm mit Silikon- und Messing-Tüllen

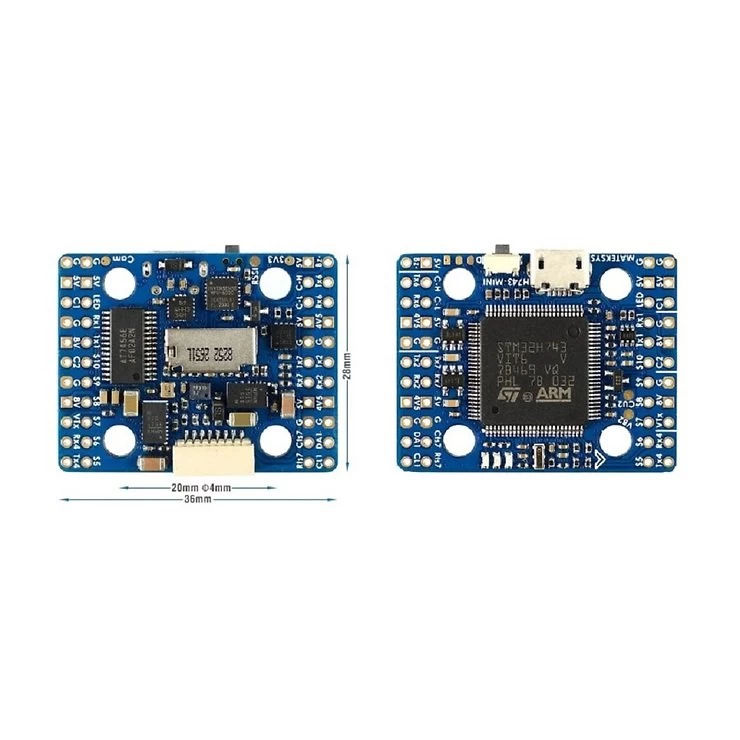

• Abmessungen: 36 x 28 x 6,5 mm
• Gewicht: 7g
