Mateksys H743-WLITE Flight Controller

Mateksys H743-WLITE Flight Controller

Produktbeschreibung

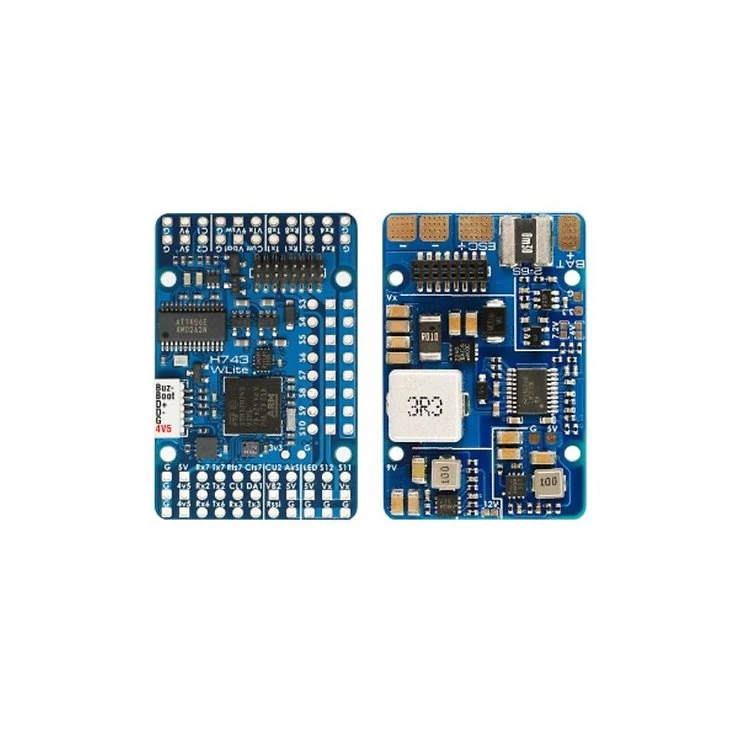

Mateksys H743-WLITE Flight Controller

Der H743-WLITE Flugregler von Matek verfügt über OSD, Barometer und 7 UARTS.



Spezifikationen

• MCU: STM32H743VIH6, 480MHz , 512KB RAM, 2MB Flash
• IMU: ICM42688-P
• Baro: DPS310 (I2C2)
• OSD: AT7456E
• Blackbox: MicroSD-Kartensteckplatz (SDIO)
• 7x Uarts (1,2,3,4,6,7,8) mit eingebauter Invertierung.
• 13x PWM-Ausgänge (12+LED)
• 6x ADC (VBAT, Strom, RSSI, Analog AirSpeed, VB2, CU2)
• 3x LEDs für FC STATUS (Blau, Rot) und 3.3V Anzeige (Rot)
• 2x I2C
• 1x CAN

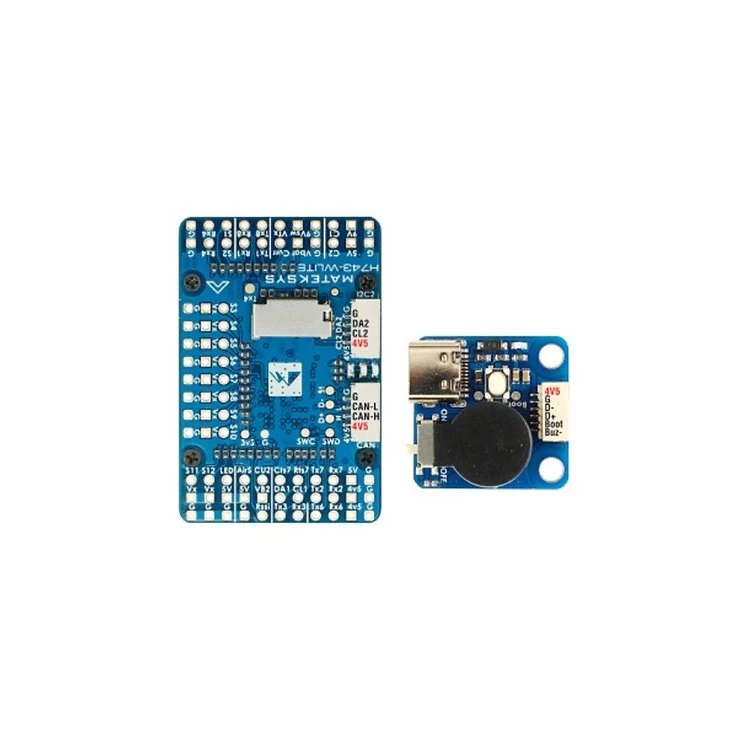

• USB/Beep Extender mit Typ-C (USB2.0)
• Schalter für zwei Kameraeingänge
• 9V(12V) für VTX-Stromschalter
• Hochpräzise Stromsensorik, 220A Bereich
• ADC VB2 Spannungsteiler: 1K:20K
• ADC AirSpeed Spannungsteiler: 20K:20K

FC-Firmware

• INAV: MATEKH743
• ArduPilot: MATEKH743

PDB

• Eingangsspannungsbereich: 6.8~30V (2~6S LiPo)
• 1x ESC Leistungspads
• Akku Spannungsteiler 1K:20K (Skala 2100 in INAV, BATT_VOLT_MULT 21.0 in ArduPilot)
• Stromsenor: 220A, 3.3V ADC (Skala 150 in INAV, 66.7 A/V in ArduPilot)
• Sense-Widerstand: 90A kontinuierlich, 220A Spitze

BEC 5V Output

• Geeignet für Flugsteuerung, Empfänger, OSD, Kamera, Summer, 2812 LED_Strip, Summer, GPS-Modul, AirSpeed
• Dauerstrom: 2 Ampere, Max.3A

BEC 9V /12V Output

• Entwickelt für Video-Sender, Kamera, Gimbal usw.
• Kontinuierlicher Strom: 2 Ampere, Max.3A
• 12V Option mit Jumper Pad
• für einen stabilen 9V/12V Ausgang sollte die Eingangsspannung > Ausgangsspannung +1V sein

BEC Vx Output

• Entwickelt für Servos
• Spannung einstellbar, 5V Standard, 6V oder 7.2V über Jumper
• Dauerstrom: 8 Ampere, Max.10A
• Für einen stabilen Vx-Ausgang sollte die Eingangsspannung > Vx-Spannung +1V sein

BEC 3.3V Output

• Entwickelt für Baro/Kompass-Modul und externe 3,3V-Peripheriegeräte
• Linearer Regulator
• Kontinuierlicher Strom: 200mA

Physikalisch

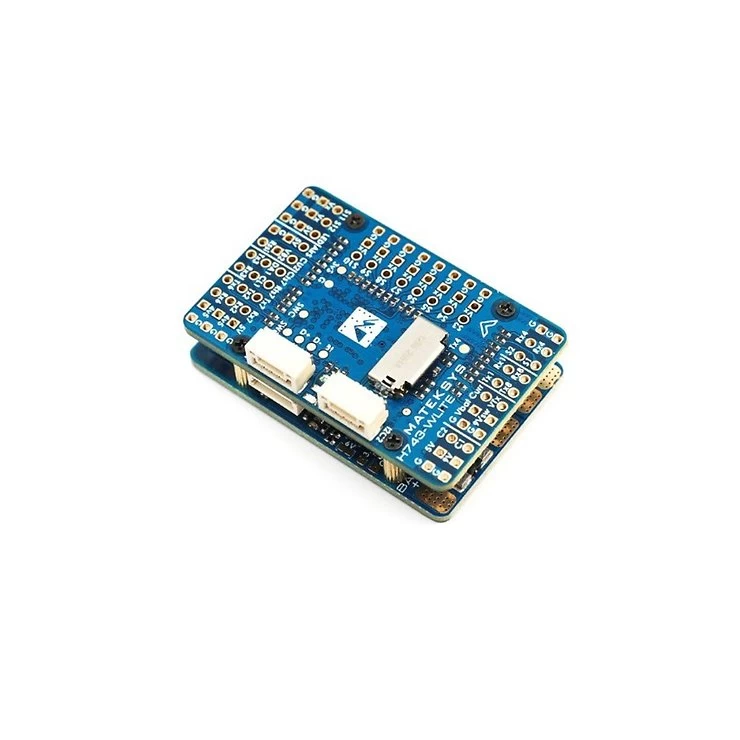

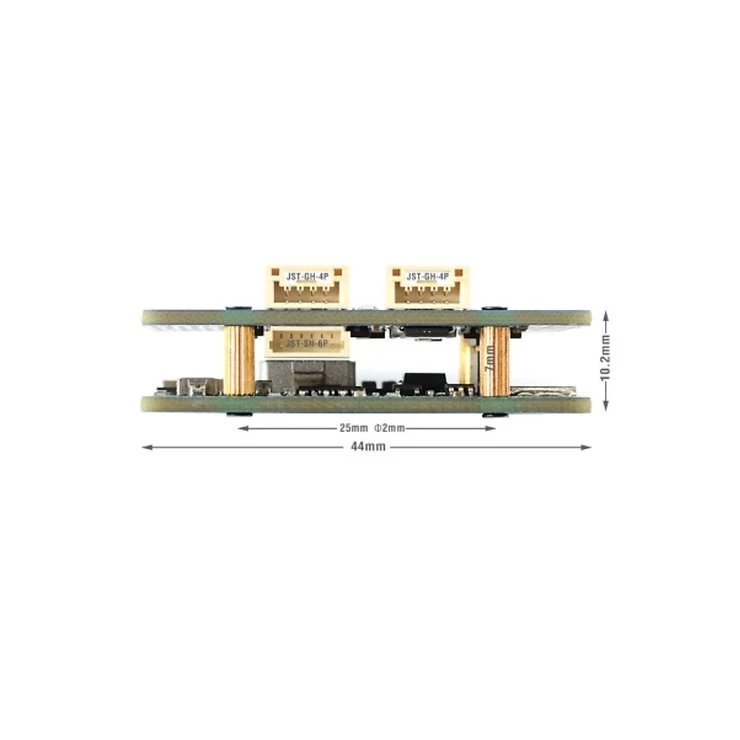

• Einbau: 25 x 25mm, Φ2mm
• Abmessungen: 44 x 29 x 14,5 mm
• Gewicht: 22g mit USB-/Summer-Adapter
