Produktbeschreibung

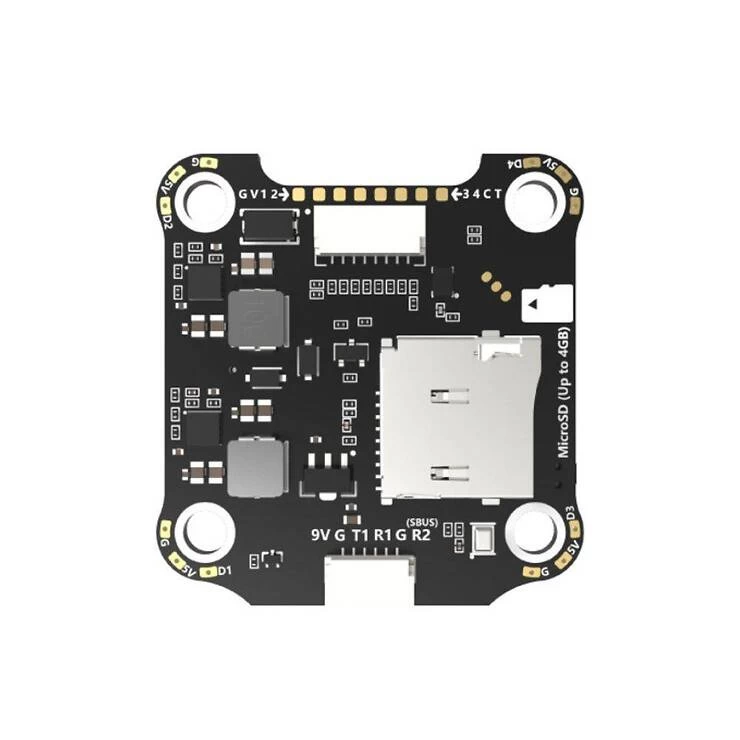

SpeedyBee F405 V3 30×30 FPV FC Flight Controller

Der SpeedyBee F405 V3 Flight Controller – 30×30 ist mit Bluetooth gekoppelt! Außerdem ist er mit einer 4-stufigen LED-Akkuanzeige ausgestattet, falls Sie Ihren LiPo-Prüfer nicht zur Hand haben. Der F405 V3 FC verfügt auch über ein eingebautes Barometer, m1-m8 ESC-Signal und 4x UARTS.



Features

• Dedizierter DJI Air Unit Anschluss für einen schnellen digitalen Aufbau
• Betreiben Sie Ihr GPS mit einem USB-Kabel – keine Batterie erforderlich.
• 4 x UARTs für Ihren Empfänger + VTX + Kamera + GPS.
• SD-Kartensteckplatz unterstützt bis zu 4 GB Blackbox-Daten*
• 22mm Aussparungen für die FPV-Kamera in Ihrem engen Gehäuse
• 9V 2A + 5V 2A einzelne BECs
• 4-stufige LED-Akku-Anzeige
• m1-m8 ESC-Signal
• Eingebautes Barometer
• Bluetooth-Kopplung



Spezifikationen SpeedyBee F405 V3 30×30 Flugsteuerung

• MCU: STM32F405
• IMU(Gyro): BMI270
• USB-Anschluss: Typ-C
• Barometer: Eingebaut
• OSD-Chip: AT7456E-Chip
• BLE Bluetooth: Unterstützt. Wird für die Konfiguration des Flugcontrollers verwendet
• DJI Air Unit Connection Way: Zwei Möglichkeiten werden unterstützt: 6-Pin-Stecker oder direktes Löten.
• Blackbox MicroSD-Kartensteckplatz: *Betaflight-Firmware erfordert, dass der Typ der microSD-Karte entweder Standard (SDSC) oder hohe Kapazität (SDHC) ist, so dass Karten mit erweiterter Kapazität (SDXC) nicht unterstützt werden (viele Hochgeschwindigkeits-U3-Karten sind SDXC). Außerdem MUSS die Karte mit dem Dateisystem FAT16 oder FAT32 (empfohlen) formatiert sein. Sie können also jede SD-Karte mit weniger als 32 GB verwenden, aber Betaflight kann nur maximal 4 GB erkennen. Wir empfehlen Ihnen, dieses Drittanbieter-Formatierungstool zu verwenden und „Overwrite format“ zu wählen, um Ihre Karte zu formatieren. Schauen Sie auch hier für die empfohlenen SD-Karten nach oder kaufen Sie die getesteten Karten in unserem Shop.
• BetaFlight Kamera Control Pad: Ja (CC Pad auf der Vorderseite)
• Unterstützte Stromsensor-Eingänge: Für SpeedyBee BLS 50A ESC, bitte Skala = 386 und Offset = 0 einstellen.
• Stromeingang: 3S – 6S Lipo (durch G, BAT Pins/Pads vom 8-Pin Stecker oder 8-Pads auf der Unterseite)
• 5V-Ausgang: 9 Gruppen von 5V-Ausgängen, vier +5V-Pads und 1 BZ+-Pad (für den Summer) auf der Vorderseite und 4x LED 5V-Pads. Die Gesamtstrombelastung beträgt 2A.
• 9V-Ausgang: 2 Gruppen mit 9V-Ausgang, ein +9V-Pad auf der Vorderseite und ein weiteres in einem Anschluss auf der Unterseite. Die Gesamtstrombelastung beträgt 2A.
• Unterstützt 3,3V-Ausgang: Entwickelt für Empfänger mit 3,3V-Eingang. Bis zu 500mA Strombelastung.
• Unterstützt 4,5V-Ausgang: Ausgelegt für Empfänger und GPS-Modul, auch wenn der FC über den USB-Anschluss mit Strom versorgt wird. Bis zu 1A Strombelastung.
• ESC Signal: M1 – M4 auf der Unterseite und M5-M8 auf der Vorderseite.
• UART: 5 Sätze (UART1, UART2, UART3, UART4 (für ESC Telemetrie), UART6)
• ESC: Telemetrie UART R4(UART4)
• I2C Unterstützt. SDA & SCL Pads auf der Vorderseite. Verwendet für Magnetometer, Sonar, etc.
• Traditionelles Betaflight LED Pad: Unterstützt. 5V, G und LED Pads auf der Unterseite der Vorderseite. Verwendet für WS2812-LEDs, die von der Betaflight-Firmware gesteuert werden.
• Buzzer: BZ+ und BZ- Pads werden für 5V Buzzer verwendet
• BOOT-Taste: Unterstützt.
• [A]. Drücken und halten Sie die BOOT-Taste und schalten Sie den FC gleichzeitig ein, um den FC in den DFU-Modus zu bringen.
• [B]. Wenn der FC eingeschaltet ist und sich im Standby-Modus befindet, kann die BOOT-Taste verwendet werden, um die LED-Streifen zu steuern, die an die Anschlüsse LED1-LED4 auf der Unterseite angeschlossen sind. Standardmäßig wird durch kurzes Drücken der BOOT-Taste der LED-Anzeigemodus umgeschaltet. Durch langes Drücken der BOOT-Taste wird zwischen dem SpeedyBee-LED-Modus und dem BF-LED-Modus umgeschaltet. Im BF-LED-Modus werden alle LED1-LED4-Streifen von der Betaflight-Firmware gesteuert.
• RSSI-Eingang: wird unterstützt. Auf der Vorderseite als RS bezeichnet.
• SmartPort: Verwenden Sie ein beliebiges TX-Pad des UART für die SmartPort-Funktion.
• Unterstützte Flugsteuerungs-Firmware BetaFlight (Standard), EMUFlight, INAV
• Firmware-Zielname: SPEEDYBEEF405V3
• Montage: 30.5 x 30.5mm (4mm Lochdurchmesser)
• Abmessungen: 41.6(L) x 39.4(B) x 7.8(H)mm
• Gewicht: 9.6g



Inhalt:

• 1x SpeedyBee F405 V3 Flugregler – 30×30
  5x M3x8mm Silikondurchführungen (für FC)
  1x SH 1.0mm 30mm langes 8pin Kabel (für FC-ESC Verbindung)
  1x DJI 6pin Kabel (80mm)
