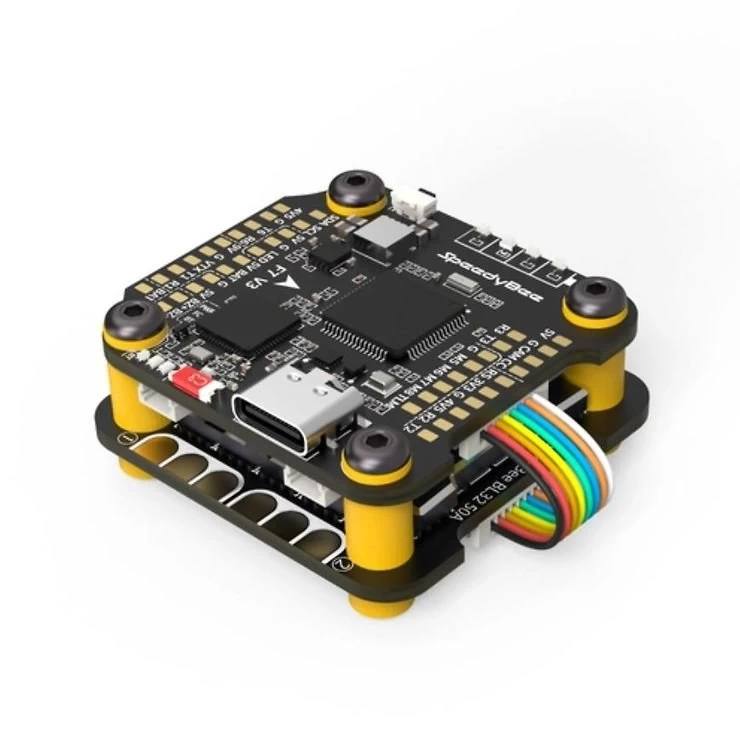

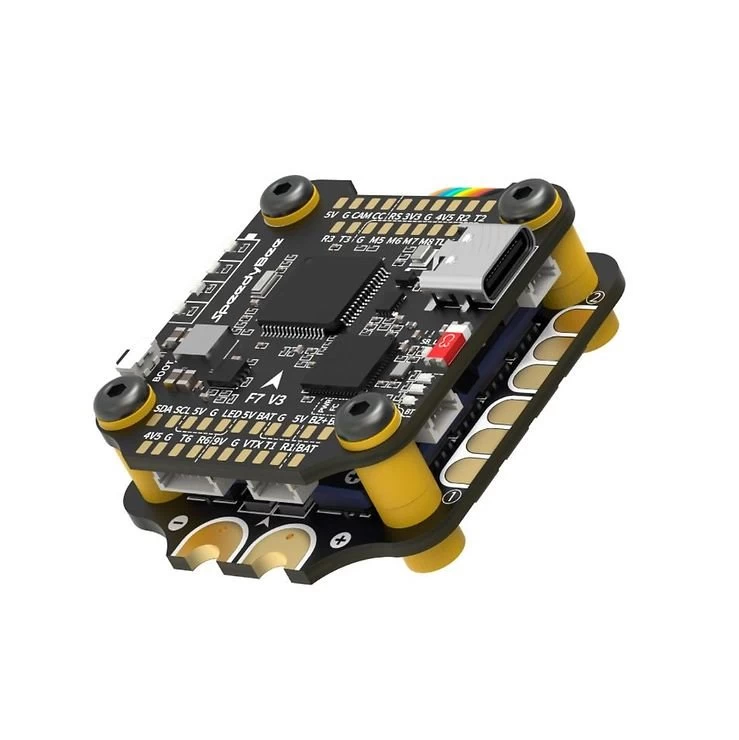

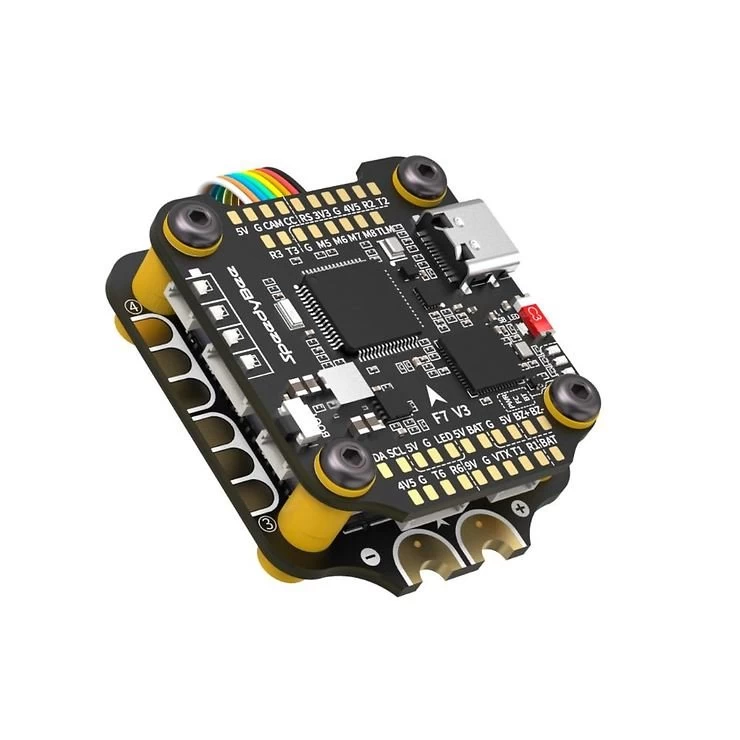

SpeedyBee F7 V3 BL32 50A 30×30 Stack FPV FC Flight Controller ESC

SpeedyBee F7 V3 BL32 50A 30×30 Stack FPV FC Flight Controller ESC

Produktbeschreibung

SpeedyBee F7 V3 BL32 50A 30×30 Stack FPV FC Flight Controller ESC

Egal ob Sie zu Hause oder auf dem Flugplatz sind, Ihr SpeedyBee F7 V3 ist immer für Sie bereit. Konfigurieren Sie Ihren neu gebauten Quad drahtlos, oder nehmen Sie eine Feinabstimmung Ihrer PIDs vor, greifen Sie auf Ihre Blackbox-Daten zu und konfigurieren Sie alle anderen Parameter zwischen den Flügen in nur wenigen Minuten.

Vergessen Sie Ihren Laptop. Mit SpeedyBee F7 V3 können Sie Ihren FC mit Ihrem Smartphone konfigurieren.

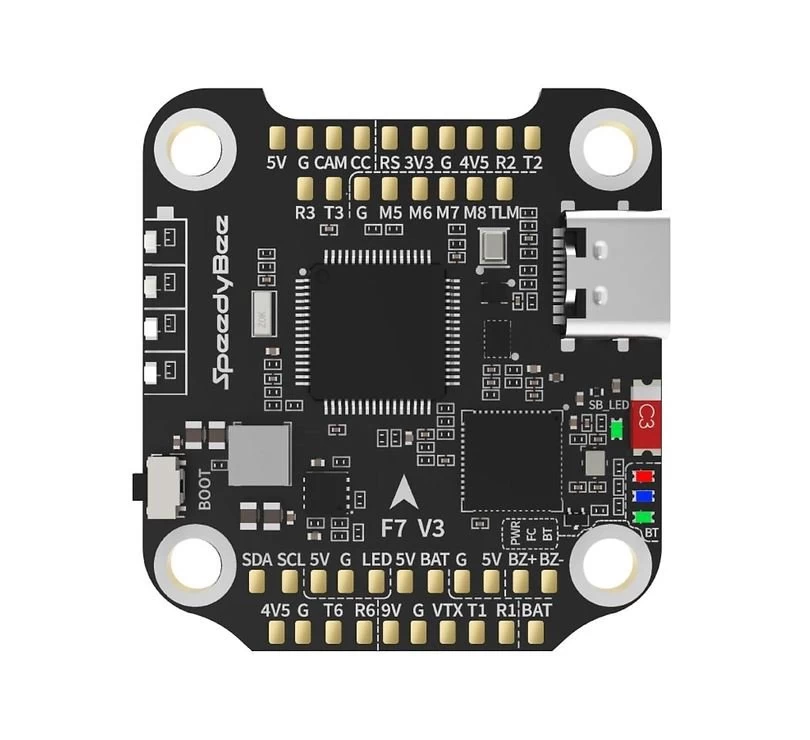

Technische Daten Flight Controller

• Produktname SpeedyBee F7 V3 Flugsteuerung
• MCU: STM32F722
• IMU(Gyro): BMI270
• USB-Anschluss: Typ-C
• Barometer: BMP280
• OSD-Chip: AT7456E-Chip
• BLE Bluetooth: Unterstützt. Wird für die Konfiguration des Flugcontrollers verwendet
• Flash FC Firmware Wirelessly: Unterstützt. Bitte wählen Sie MENU > FC Firmware Flasher
• Download/Analyze Blackbox: Unterstützt: MENÜ > Blackbox Analyzer
• DJI Air Unit Connection Way: Zwei Möglichkeiten werden unterstützt: 6-Pin-Stecker oder direktes Löten.
• Flash (für BlackBox): 500MB
• BetaFlight Kamera Control Pad: Ja (CC Pad auf der Vorderseite)
• Stromeingang: 3S – 6S Lipo
• 5V-Ausgang: 10 Gruppen von 5V-Ausgängen, drei +5V-Pads und 1 BZ+-Pad (für Buzzer) auf der Vorderseite und 6 +5V-Ausgänge in den Anschlüssen auf der Unterseite. Die Gesamtstrombelastung beträgt 2A.
• 9V-Ausgang: 2 Gruppen von 9V-Ausgängen, ein +9V-Pad auf der Vorderseite und ein weiterer in einem Anschluss auf der Unterseite. Die Gesamtstrombelastung beträgt 4A.
• 3,3V-Ausgang: Unterstützt. Entwickelt für Empfänger mit 3,3V-Eingang. Bis zu 500mA Strombelastung.
• 4,5V-Ausgang: Unterstützt. Ausgelegt für Empfänger und GPS-Modul, auch wenn der FC über den USB-Anschluss mit Strom versorgt wird. Bis zu 1A Strombelastung.

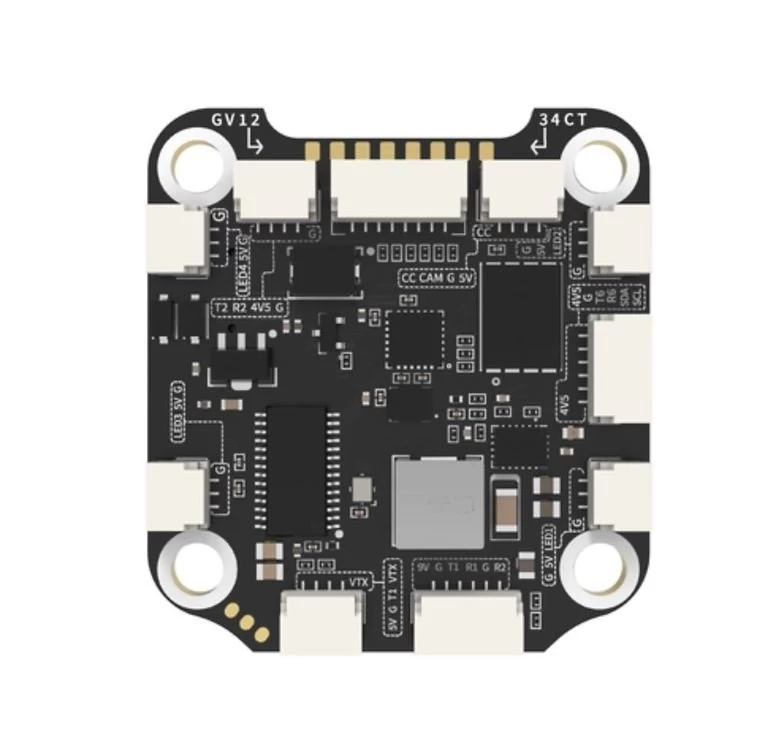

• ESC Signal Pads: M1 – M4 auf der Unterseite und M5-M8 auf der Vorderseite.
• UART: 5 Sätze (UART1, UART2, UART3, UART4 (für ESC-Telemetrie), UART6)
• ESC Telemetrie UART: R4(UART4)
• I2C: Unterstützt. SDA & SCL Pads auf der Vorderseite. Verwendet für Magnetometer, Sonar, etc.
• LED-Pad: Wird für WS2812-LEDs verwendet, die von der Betaflight-Firmware gesteuert werden.
• Buzzer: BZ+ und BZ- Pad für 5V Buzzer
• BOOT-Taste: Unterstützt.
• [A]. Durch Drücken und Halten der BOOT-Taste und gleichzeitiges Einschalten des FC wird der FC gezwungen, in den DFU-Modus zu wechseln, um die Firmware zu flashen, wenn der FC gebrickt wird.
• [B]. Wenn der FC eingeschaltet ist und sich im Standby-Modus befindet, kann die BOOT-Taste verwendet werden, um die LED-Streifen zu steuern, die an die Anschlüsse LED1-LED4 auf der Unterseite angeschlossen sind. Standardmäßig wird durch kurzes Drücken der BOOT-Taste der LED-Anzeigemodus umgeschaltet. Durch langes Drücken der BOOT-Taste wird zwischen dem SpeedyBee-LED-Modus und dem BF-LED-Modus umgeschaltet. Im BF-LED-Modus werden alle LED1-LED4-Streifen von der Betaflight-Firmware gesteuert.
• RSSI-Eingang: wird unterstützt. Auf der Vorderseite als RS bezeichnet.
• SmartPort: Verwenden Sie ein beliebiges TX-Pad des UART für die SmartPort-Funktion.
• Unterstützte Flugsteuerungs-Firmware BetaFlight (Standard), EMUFlight, INAV
• Firmware-Zielname: SPEEDYBEEF7V3
• Montage: 30.5 x 30.5mm (4mm Lochdurchmesser)
• Abmessungen: 41(L) x 38(B) x 8.1(H)mm
• Gewicht: 10.7g

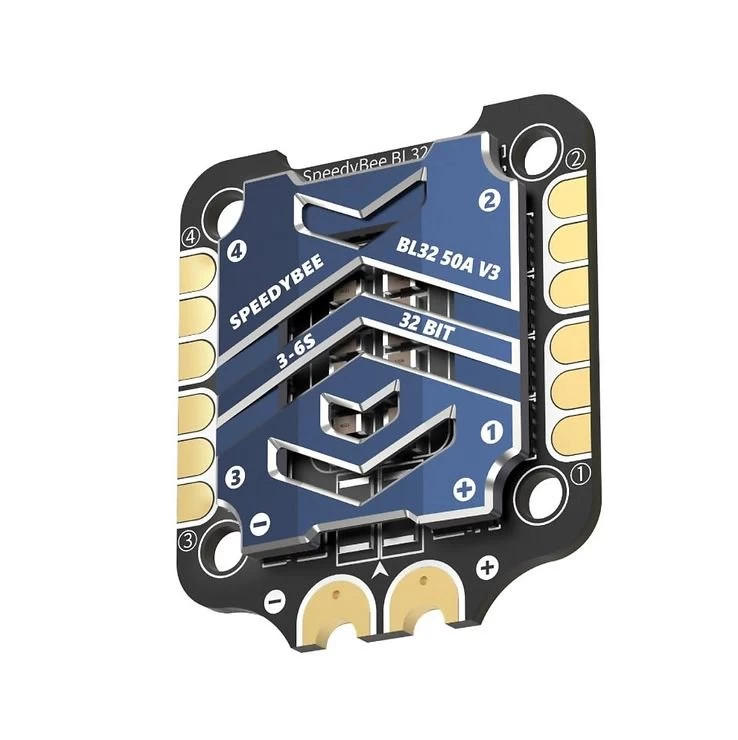

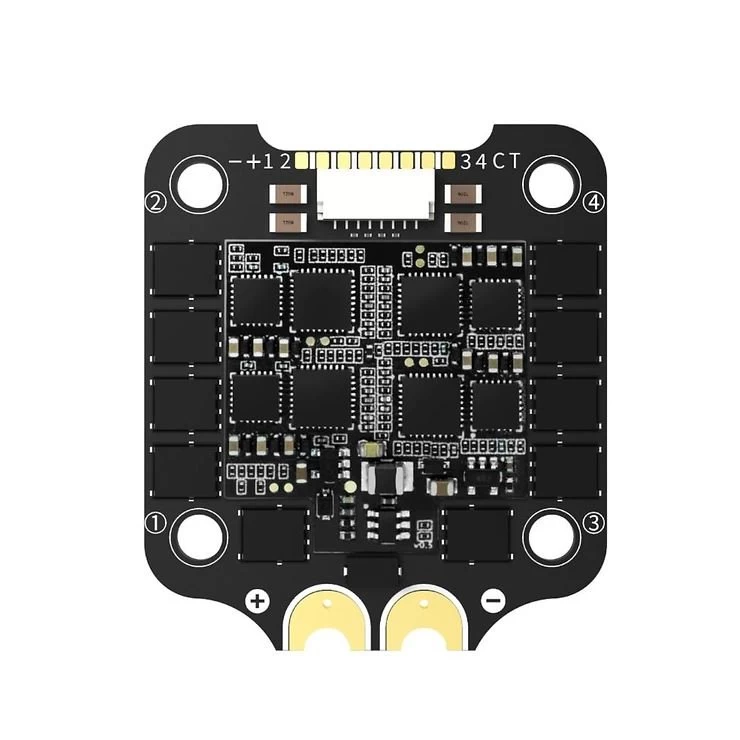

Technische Daten ESC

• Firmware: SpeedyBee BL32 50A

• Konfigurator Download Link: http://github.com/bitdump/BLHeli/releases

• Dauerstrom: 50A * 4

• Burst-Strom: 55A(5S)

• TVS-Schutzdiode: Ja

• Kühlkörper: Ja

• Externer Kondensator: 1500uF Low ESR Kondensator (im Gehäuse)

• ESC Protokoll: DSHOT300/600

• Stromeingang: 3-6S LiPo

• Stromausgang: VBAT

• Stromsensor-Unterstützung: (Skala=490 Offset=0)

• Montage: 30.5 x 30.5mm (4mm Lochdurchmesser)

• Abmessungen: 45.6(L) * 40(B) * 8.8mm(H)

• Gewicht: 19.2g mit Kühlkörper



Inhalt:

• 1x Speedy Bee F7 V3 Flight Controller
• 1x Speedy Bee BL32 50A 4-in-1 ESC
• 1x DJI 6pin Cable (80mm)
•  SH1.0 mm 15mm langes 8poliges Kabel (für FC-ESC Verbindung)
• 5x M3*8mm Silicone Grommets for FC
• 5x M3*8mm Silicone Grommets for ESC
• 5x M3*30 mm Innensechskant-Schrauben
• 5x M3 Silicone O Ring
• 5x M3 Nylon-Mutter
• 1x 35 V 1500uF Low ESR Capacitor
• 1x XT60 Power Kabel (70 mm)
• 1x 4pin SH1.0 to 3+2pin JST1.25 FPV Cam Kabel (30mm)
• 1x 4pin SH1.0 to 3+2pin JST1.25 FPV Cam Kabel (60mm)
• 1x 4pin SH1.0 to 4pin JST1.25 FPV Cam Kabel (60mm)
• 1x 4pin SH1.0 Radio Receiver Kabel (100mm)
• 1x 4pin SH1.0 to 4pin SH1.0 Analog VTX Cable – Gelbe und blaue wires sind miteinander verbunden (60mm)
• 1x 6pin SH1.0 GPS Modul Kabel ohne Stecker am anderen Ende (100mm)
• 1x 6pin SH1.0 GPS Modul Kabel mit Stecker an einem anderen Ende
