Produktbeschreibung

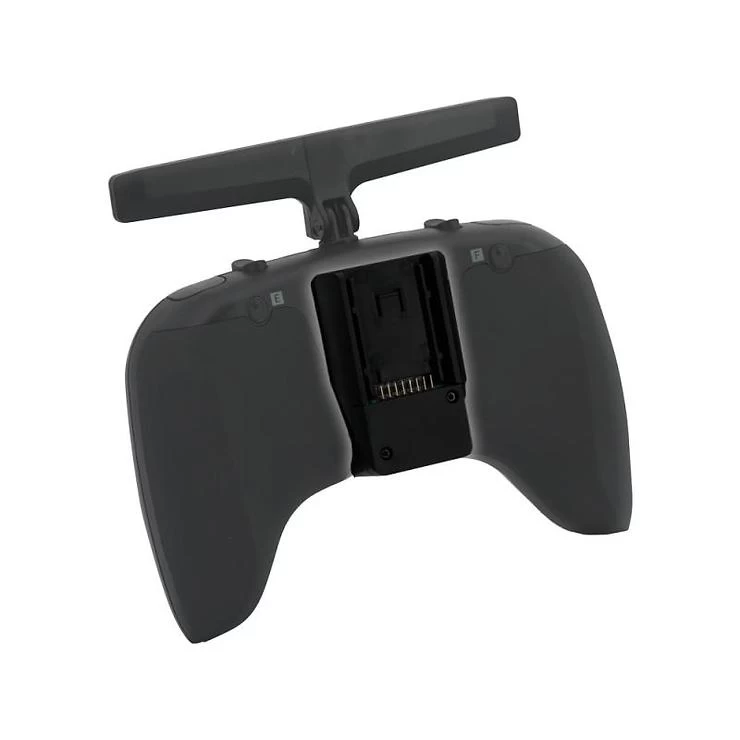

TBS Tango 2 Lite Modulschacht Add-On

Nachträglicher Mod zum Hinzufügen eines Modulschachtes zu Ihrem Tango 2, der auf die Rückseite Ihres Tango 2 geklebt und in die Steckdosenleiste Ihres Tango 2 eingesteckt wird.

Warnung: Die Charge 1 der Tango 2 wurde ohne Modulschachtfähigkeit ausgeliefert. Bitte vergewissern Sie sich vor dem Kauf dieses Add-On, dass ein Steckverbinder (in den Bildern oben) vorhanden ist. Upgrade-PCB’s (V3) sind verfügbar um die Charge 1 der Tango 2 damit auszustatten!

Wenn Sie Ihren Tango 2 in Zukunft öffnen, müssen Sie außerdem den Modulschacht öffnen und die flexible Leiterplatte aus dem Sockel lösen.

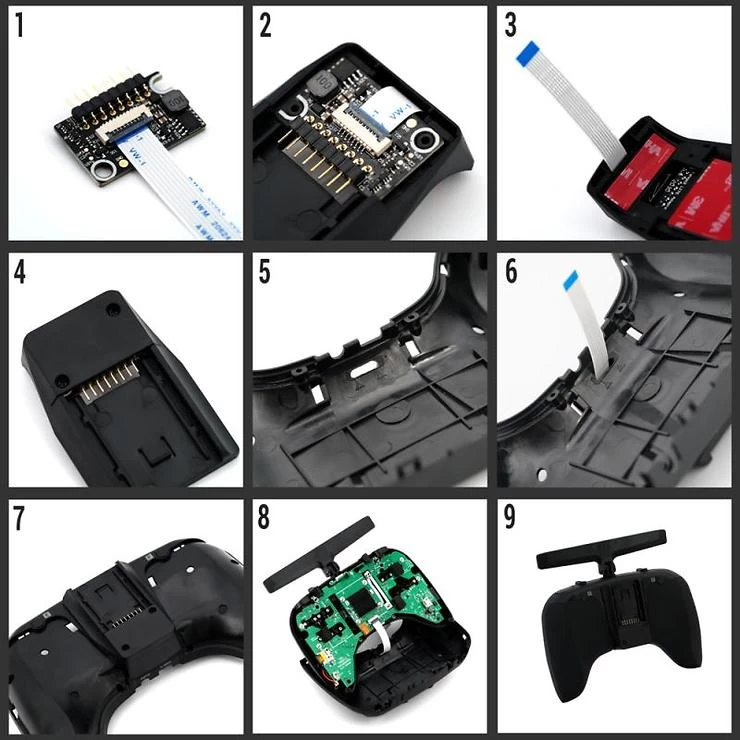

Installation

1. Installieren Sie das FPC-Kabel an der Leiterplatte.
2. Heben Sie die Verriegelung mit der blauen Seite nach oben an, schieben Sie das Kabel hinein und verriegeln Sie es nach unten.
3. Führen Sie das Kabel durch den Boden und setzen Sie die Leiterplatte in den Modulschacht ein.
4. Drehen Sie den Modulschacht um, um sicherzustellen, dass alles entsprechend passt.
5. Schließen Sie das Gehäuse mit den 2 mitgelieferten Schrauben.
6. Verwenden Sie einen Dremel, ein Messer oder eine Lötspitze, um ein kleines Loch entsprechend der Kontur zu schneiden.
7. Schieben Sie die flexible Leiterplatte durch das gebohrte Gehäuse.
8. Reinigen Sie die Rückseite und kleben Sie den Tango 2-Modulschacht mit Klebeband fest.
9.  Installieren Sie das FPC-Kabel in die Buchse.
10. Schließen Sie das Tango2-Gehäuse, und Sie sind fertig!

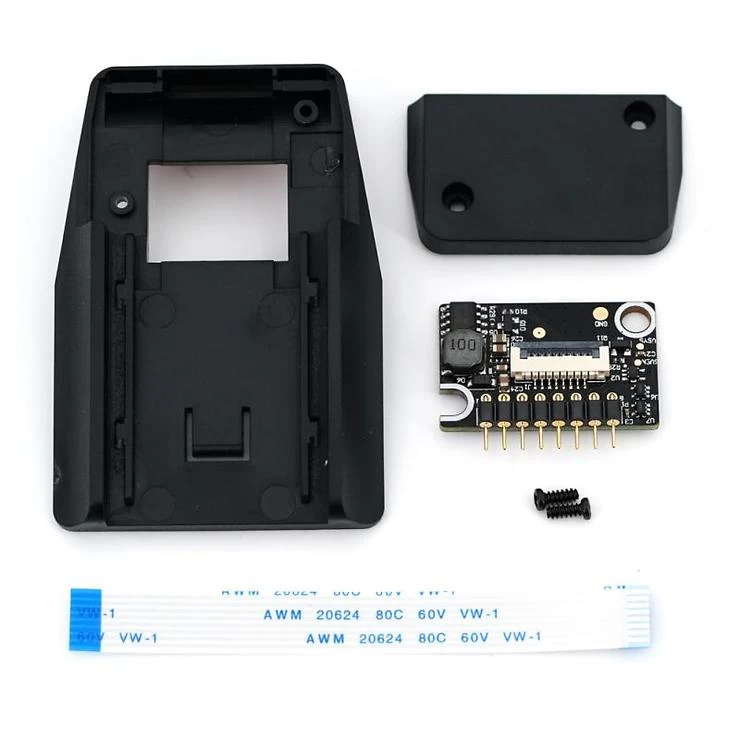

Inhalt

• TBS Tango 2 Modulschacht Mod
