TBS WhitenoiseFPV Unify Crossfire Montage Platte

TBS WhitenoiseFPV Unify Crossfire Montage Platte

Produktbeschreibung

TBS WhitenoiseFPV Unify Crossfire Montage Platte

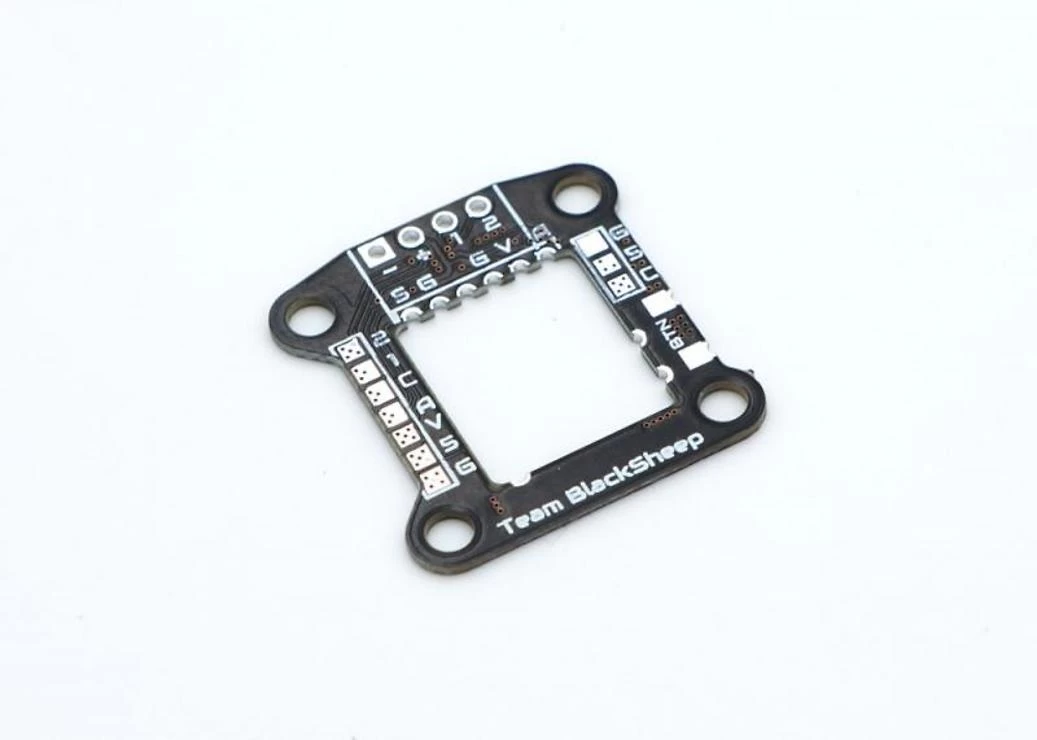

Das TBS Whitenoise FPV Mounting Board wurde designed um ihre Nano Boards wie z.B. den Unify Nano oder das Crossfire Nano sauber in ihren Copter zu integrieren. Dieses PCB Board ist geeignet für alle kleinen kleinen FrSky Empfängern wie z.B. den XM+ und den TBS Crossfire Nano.

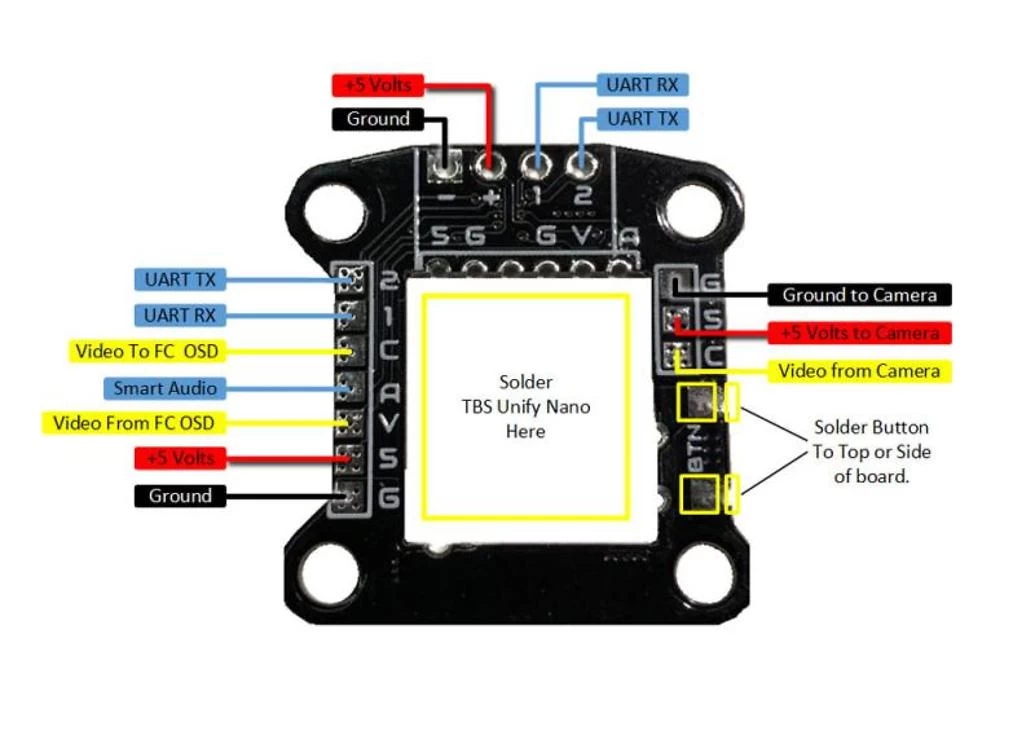

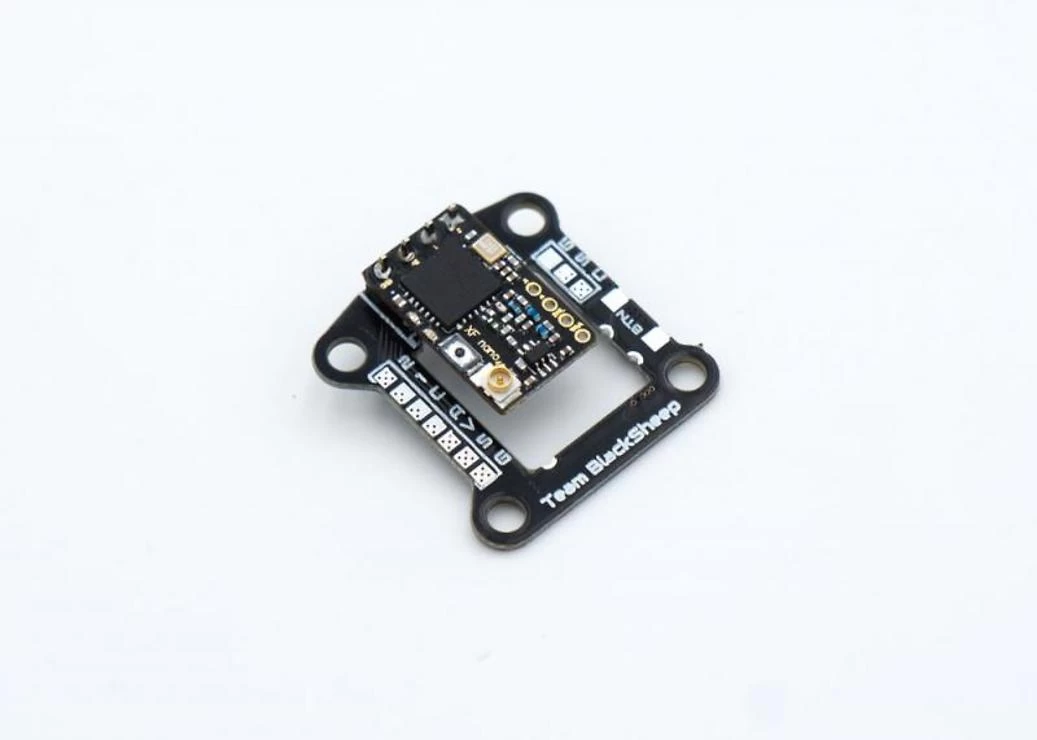

Nachdem Sie einmal den Unify Nano VTx (Videosender) an dieses Board angeschlossen haben, ermöglichen die Breakout Pards am Rande des PCB´s die volle Kontrolle über ihren FPV Videosender.

Falls Ihre Kamera 5V Eingangsspannung benötigt können Sie diese einfach an das PCB löten. Nachdem Sie dann VTx (Videosender), Kamera und Empfänger installiert haben, werden Ihre Komponenten mit sauberen 5V gespeißt.

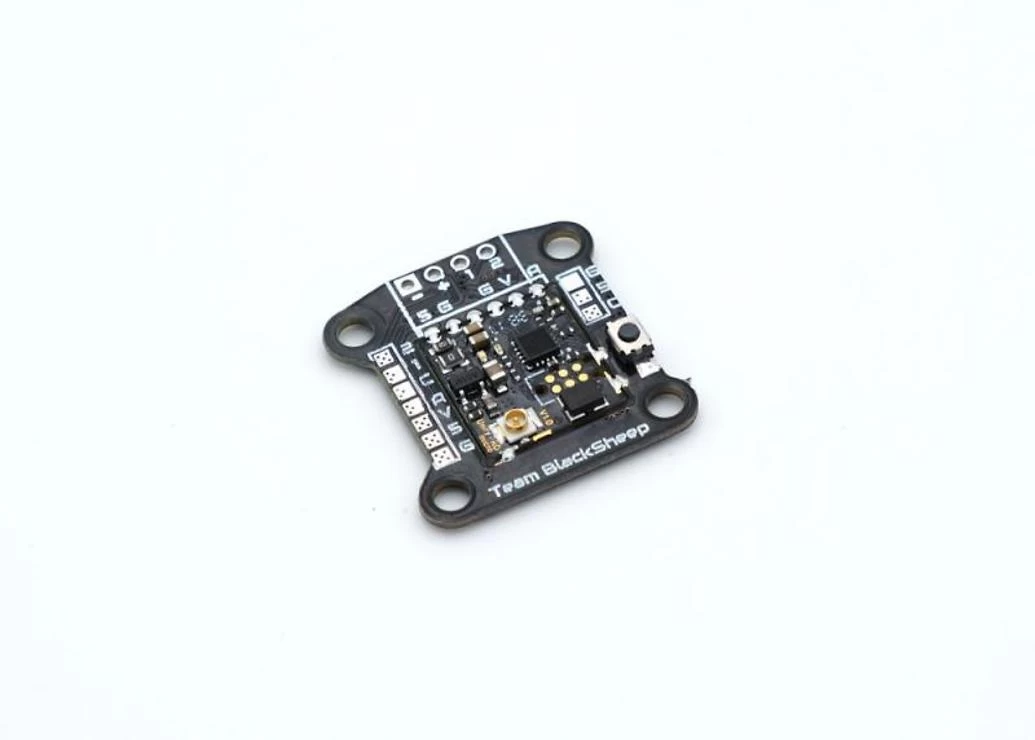

Auf dem Board befinden sich sogar 2 Lötpads um den Knopf Ihres Unify Nanos an die Oberfläche des PCB´s zu verlöten. Der Button für den Unify Nano können Sie dann auf die Oberfläche löten oder auch praktisch seitlich dran.

Features

• TBS Unify Pro Nano Videosender support
• Pads für die Video Kamera Kabel
• Oberflächen oder Seiten Lötpads für den Unify Nano VTx Knopf
• 20x20mm Montagelöcher
• Größe des Boards: 27x 26mm

Wichtig: Falls Ihr Empfänger 3V benötigt ist dieses Board nicht geeignet dafür um Ihren Empfänger mit Strom zu versorgen. Diese 3V müssen Sie dann aus einer anderen Stromquelle nehmen
